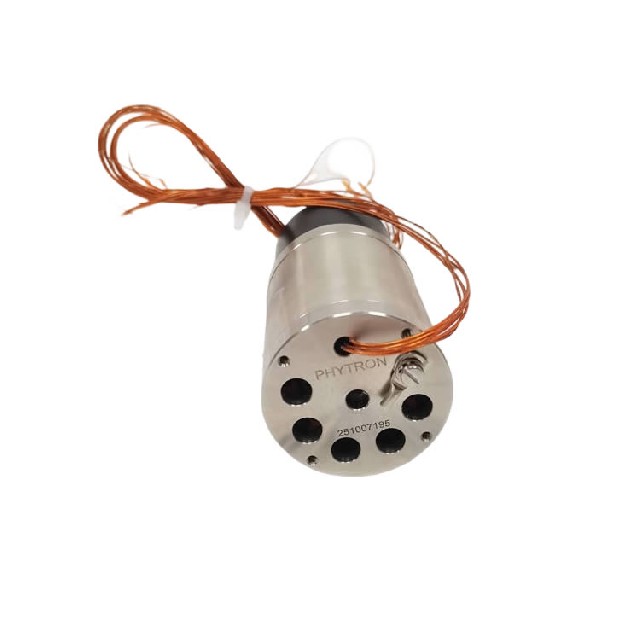

PHYTRON VSS 57.200.1,2-GPL-HV-KTC-4Lp-1.5 真空步進電機完整介紹
一、品牌基礎
德國 PHYTRON（飛創），專業極端環境真空 / 低溫 / 抗輻射兩相混合式步進電機制造商，VSS 系列為工業高真空標準機型，整機德國原廠制造，適配鍍膜、半導體、質譜、冷凍腔體、航天模擬工況。
二、完整型號分段釋義 VSS 57.200.1,2-GPL-HV-KTC-4Lp-1.5
VSS：標準高真空兩相步進電機系列
57：法蘭尺寸 57mm（NEMA23 規格）
200：標準步距 1.8°，每轉 200 整步
1,2：額定相電流 1.2A / 相，4 線并聯繞組
GPL：集成低背隙精密行星減速頭（一體化真空適配減速機）
HV：High Vacuum 高真空等級，耐受真空度 10??～10?11 hPa，出廠 200℃高溫烘烤除氣，低出氣材料
KTC：內置 K 型熱電偶測溫元件，實時監測電機腔體溫度，超溫報警保護
4Lp：4 引線并行繞組，適配標準兩相步進驅動器
1.5：真空專用引出線纜長度 1.5 米，低揮發真空專用鍍金屏蔽線
三、核心電氣與機械參數
1. 步進本體基礎
相數：兩相混合式
步距角：1.8°，步距精度 ±5%
額定相電流：1.2A
適配驅動電壓：70VDC（HV 高壓真空機型標準）
法蘭：57mm 方形標準安裝法蘭
電機材質：無磁不銹鋼殼體 / 軸，內置排氣孔，避免真空腔體積氣殘留
2. GPL 減速單元
一體化真空級行星減速機，全真空潤滑脂，低背隙，無有機揮發物；傳動穩定，適配真空腔內高精度定位。
3. 真空與溫度性能
極限真空：10?11 hPa
烘烤耐受：出廠最高 200℃除氣烘烤，長期工作腔體溫度≤160℃
寬溫區間：-196℃液氮低溫～+85℃長期穩定運行
出氣率：＜10?12 Pa?m3/s，不污染真空腔體、光學鍍膜層
4. KTC 測溫功能
內置 K 熱電偶，引線隨電機出線一體引出，可實時采集電機內部溫度，用于真空設備熱聯鎖、過熱停機保護。
5. 線纜配置
4Lp=4 芯電機動力線 + KTC 測溫雙線，總長 1.5m 真空專用柔性電纜，無塑料揮發涂層。
四、產品核心特點
高真空專用全套方案電機 + 真空減速機 + 測溫一體集成，無需單獨配減速、測溫模塊，腔體內部直接安裝。
極低出氣材料工藝整機全部采用航天級低析出金屬、真空專用潤滑脂，高溫烘烤除氣，不會污染鍍膜、光學、半導體真空腔。
極端環境兼容可同時滿足高真空 + 低溫 + 輕微輻射工況，抗振動沖擊，適配粒子加速器、冷凍電鏡、靶材驅動。
溫度閉環保護KTC 熱電偶實時測溫，真空密閉腔體無法外部測溫，實現過熱安全聯鎖。
低背隙精密減速GPL 行星減速一體化結構，定位重復精度可達微米級，適合樣品臺、光學鏡片微調、靶材角度調節。
抗輻射標準設計基礎抗輻照 10? J/kg，適配高能物理、航天模擬實驗室。
五、典型應用場景
光學鍍膜、濺射、蒸鍍設備真空腔靶材旋轉 / 升降驅動
冷凍電鏡、低溫探針臺、液氮冷卻樣品臺精密定位
質譜儀、真空檢漏腔體調節閥、位移平臺
半導體真空制程、離子注入設備傳動機構
航天環境模擬艙、高能物理粒子實驗設備
科研實驗室超高真空精密微調機構
