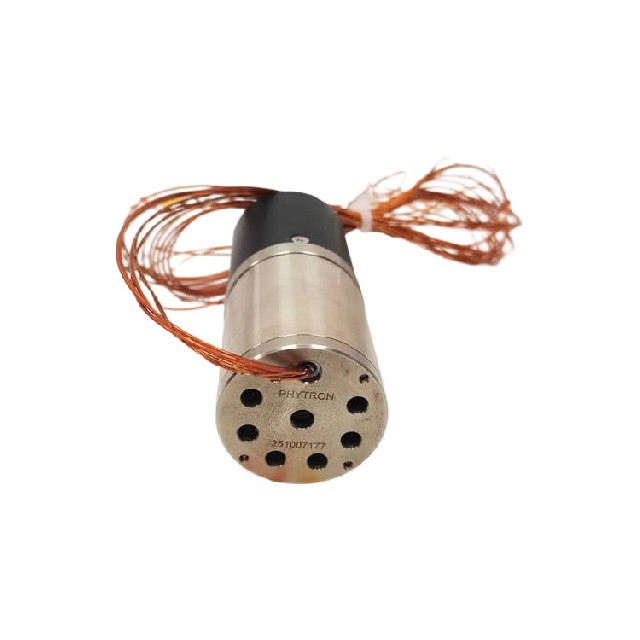

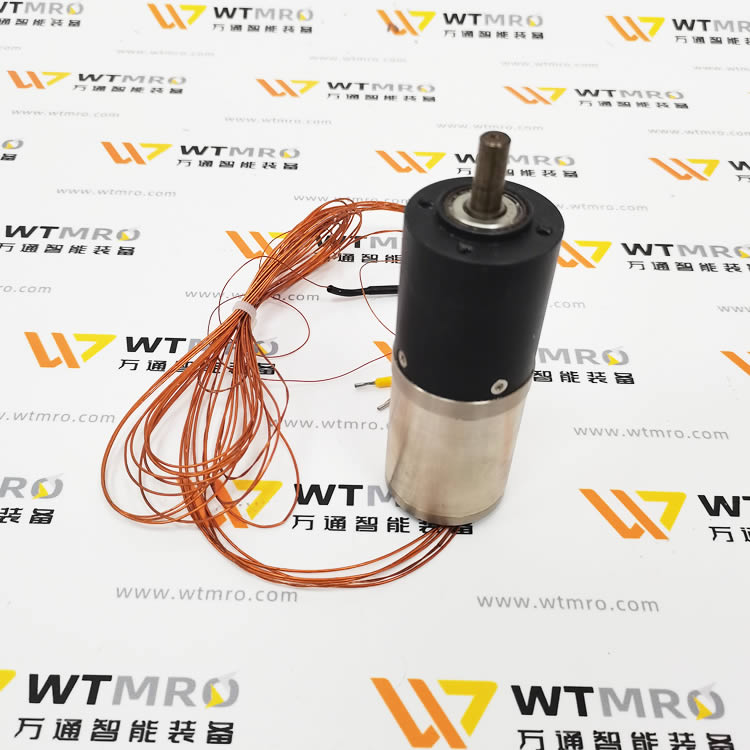

PHYTRON VSS 42.200.1,2-GPL-HV-KTC-4Lp-1.5 高真空步進電機完整介紹
一、品牌概述
德國 PHYTRON（飛創），全球特種真空 / 低溫 / 抗輻射步進電機原廠，VSS 系列為高真空 HV 標準兩相混合步進電機，整機德國制造，適配鍍膜、質譜、冷凍探針臺、半導體腔體等超高真空精密定位場景Phytron GmbH。
二、完整型號分段釋義 VSS 42.200.1,2-GPL-HV-KTC-4Lp-1.5
VSS：標準高真空兩相步進電機系列
42：42mm 方形法蘭（NEMA17 緊湊尺寸）
200：標準 1.8° 步距，每轉 200 整步
1,2：額定相電流 1.2A，4 線并聯繞組
GPL：集成 VGPL 真空專用低背隙行星減速頭，整機真空適配潤滑
HV：High Vacuum 高真空等級，極限真空 10?11 hPa，出廠 200℃高溫烘烤除氣，低析出航天級材料
KTC：內置 K 型熱電偶，實時監測電機內部溫度，實現真空腔體過熱聯鎖保護
4Lp：4 芯并聯動力出線，適配兩相高壓步進驅動器
1.5：配套 1.5 米真空低揮發專用屏蔽線纜
三、核心電氣機械基礎參數
本體步進性能
相數：兩相混合式
步距角：1.8°，步距精度 ±5%，支持高細分微步
額定相電流：1.2A
適配驅動電壓：70VDC 高壓驅動
保持扭矩：120mNm
整機重量：0.35kg，機身長度 54mm
轉動慣量：0.045kg?cm2
軸向軸承載荷 20N，徑向 40N
真空與溫區性能
極限真空：10?11 hPa
耐受烘烤溫度：最高 200℃除氣，長期工作腔體≤160℃
工作溫度區間：-196℃液氮低溫～+85℃
出氣率＜10?12 Pa?m3/s，不污染光學鍍膜、半導體腔體
抗輻射標準：10? J/kg，適配航天、高能物理設備
減速單元 GPL一體化真空行星減速機，專用無揮發真空潤滑脂，極小背隙，微米級重復定位精度，適配狹小腔體減速驅動。
測溫 KTC 功能電機內置一體式 K 熱電偶，動力線纜同步引出測溫線，密閉真空腔體無需外置測溫探頭，可接入溫控模塊做超溫停機保護。
出線配置1.5 米低析出真空柔性線纜，4 芯電機動力線 + KTC 測溫雙線一體，適配真空法蘭密封穿倉。
四、產品核心特點
緊湊型 42 法蘭一體化方案電機 + 真空減速機 + 內置測溫三合一，NEMA17 小體積，適配狹小真空腔體內部安裝，節省腔體空間。
極低放氣真空專用工藝全機不銹鋼殼體、無有機揮發涂層、真空專用潤滑脂，出廠高溫烘烤除氣，不會污染膜層、樣品、光學鏡片。
寬溫極端工況兼容同時支持高真空、液氮超低溫、輻照環境，冷凍電鏡、低溫探針臺、靶材旋轉驅動通用。
內置溫度閉環防護真空密閉環境無法外部測溫，KTC 熱電偶實時采集電機內部溫升，規避真空內過熱燒毀風險。
低背隙精密減速傳動真空專用行星減速結構，定位重復精度高，適合樣品臺微調、閥門角度調節、濺射靶材勻速旋轉。
高壓絕緣抗干擾繞組70VDC 高壓適配，腔體內部無放電風險，抗真空內靜電、電磁干擾。
五、典型應用場景
光學鍍膜、濺射、蒸鍍設備小型靶材旋轉、樣品位移平臺
冷凍電鏡、液氮低溫探針臺精密樣品定位機構
質譜儀、真空檢漏腔體調節閥、微量樣品平移臺
半導體小型真空制程、離子注入微位移模組
實驗室超高真空科研設備、航天環境模擬艙小型傳動機構
