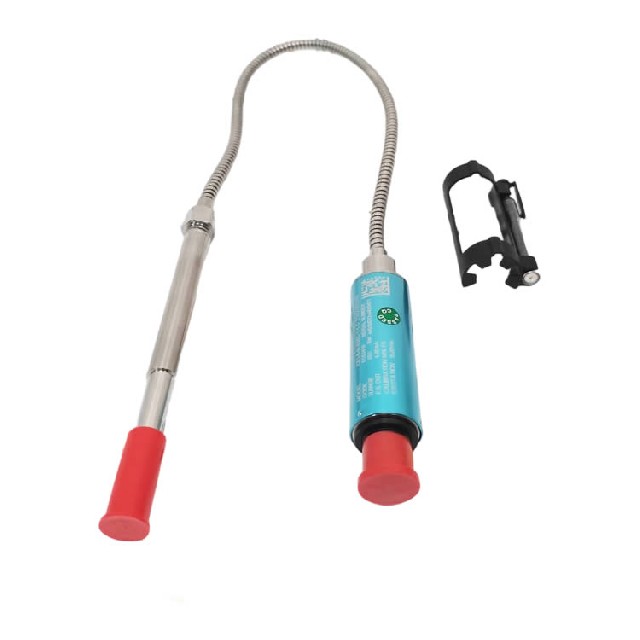

GEFRAN CE1-6-M-B35D-1-4-D 高溫熔體壓力變送器完整介紹

一、基礎說明

品牌：意大利 GEFRAN（杰弗倫 / 杰佛倫），CE1 系列無汞充油型熔體壓力傳感器，用于擠出機、注塑機高溫塑料熔體壓力采集，你所說 “熔體溫壓傳感器” 為俗稱，本品只測熔體壓力，不帶內置熱電偶測溫。

二、完整型號分段釋義 CE1-6-M-B35D-1-4-D

1. CE1：CE 系列標準充油熔體壓力變送器（無汞食品級填充油）

2. 6：探桿長度 6 英寸（152mm，硬質直桿）

3. M：精度等級 M，標準精度＜±0.5% FS；H 代表高精度 ±0.25% FS

4. B35D：量程代碼 0～350bar（35MPa）

5. 1：標準過程螺紋 1/2-20UNF（擠出機行業通用安裝螺紋）

6. 4：輸出信號 4～20mA 兩線制電流輸出

7. D：6 針圓形直插航空連接器，防護 IP40

三、核心技術參數

1. 壓力性能

• 測量量程：0～350bar（35MPa）

• 安全過載：150% FS（525bar）

• 爆破壓力：300% FS（1050bar）

• 精度：M 級 ±0.5% FS

• 響應時間：＜1ms

• 膜片材質：17-7PH 不銹鋼波紋膜片，GTP 耐磨涂層，耐塑料磨損腐蝕

• 填充介質：FDA 食品級無汞充油，溫度穩定性優異，無汞環保

2. 溫度參數

• 熔體介質最高溫度：315℃

• 傳感器本體環境溫度：-30℃～+120℃

• 溫漂：＜0.04bar/℃

3. 電氣規格

• 輸出：4～20mA 兩線制

• 供電電壓：10～30VDC（標準 24V 工控電源）

• 最大負載電阻：≤500Ω

• 接線：6 針圓形插頭，內置自動歸零補償電路

• 防護等級：IP40

4. 機械結構

• 探桿：6 英寸硬質直桿，一體不銹鋼

• 安裝螺紋：1/2-20UNF

• 外殼：不銹鋼圓柱形殼體，抗震動、抗擠出脈沖壓力

• 使用壽命：循環壓力沖擊＞1 億次

四、產品核心特點

1. 無汞環保充油：替代傳統含汞熔體傳感器，符合食品塑料加工 FDA 規范

2. 高耐磨膜片涂層：適配 PVC、玻纖增強塑料等高磨損熔體

3. 寬溫穩定補償：高溫擠出工況零點漂移極小，長期測量穩定

4. 行業通用標準尺寸：可直接替換進口 / 國產 ME、CE、Dynisco 同規格傳感器

5. 內置自動歸零功能，現場校準簡單

6. 抗擠出脈沖、高壓沖擊，適合注塑、造粒、板材擠出連續 24 小時運行
