IGUS 1400.038.035.0 + 14038.12PZ 小型拖鏈

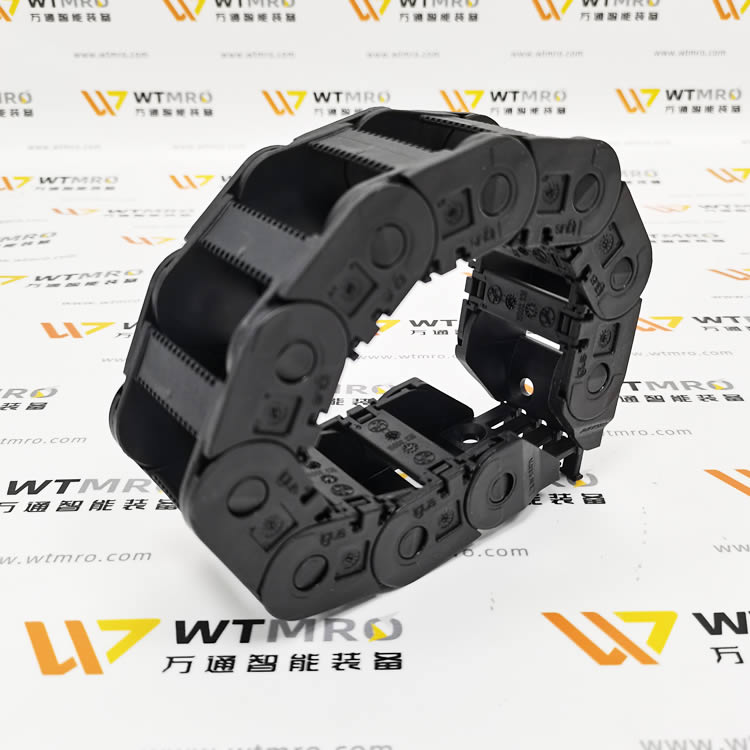

一、拖鏈本體：1400.038.035.0

型號分段釋義

• 1400：E2/000 標準小型開式拖鏈系列，橫桿沿內半徑雙向快開，布線檢修便捷

• 038：內寬 Bi=38mm

• 035：最小彎曲半徑 R=35mm

• 0：標準無特殊改性（普通耐磨工程塑料，可選 ESD 防靜電款）

核心尺寸參數

1. 內部空間：內高 Hi=21mm，內寬 Bi=38mm；外高 28mm，外寬 51.5mm

2. 單根線纜最大外徑：≤18mm，可混裝動力線、傳感器屏蔽線、氣管

3. 彎曲半徑 35mm，適合短行程小型滑臺、工裝往復移動

4. 材質：耐磨改性 PA 工程塑料，耐切削液、液壓油霧，UL94 HB 阻燃

5. 結構特點：雙側可掀開橫桿，180° 開合，自帶雙限位塊，架空穩定、低噪音、長壽命igus

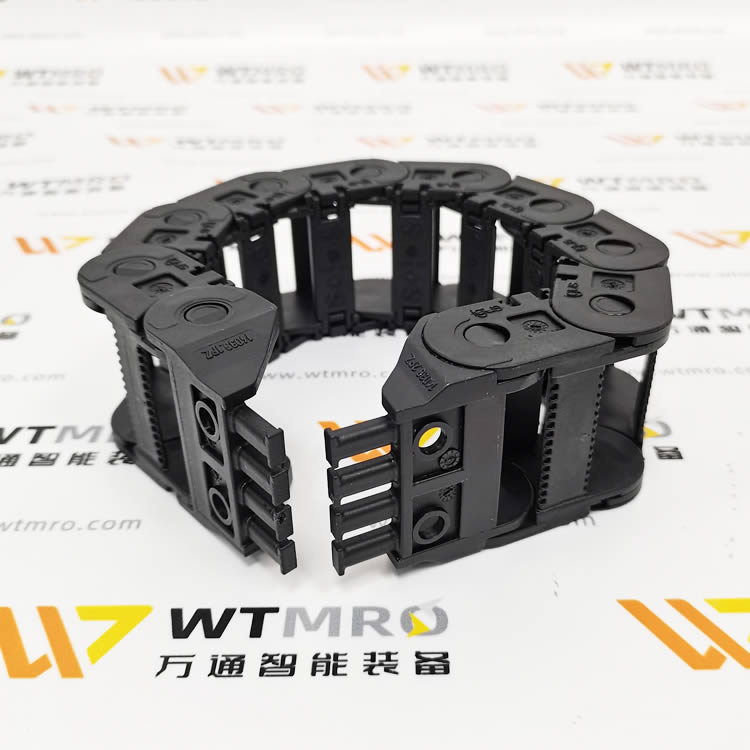

二、配套端頭：14038.12PZ

型號釋義

• 14038：適配 1400.038 內寬拖鏈專用安裝接頭

• 12：標準鎖緊固定座；PZ：成套一對（固定端 + 移動端整套，帶束線梳板，可整理線纜、做應力消除）

接頭參數

1. 材質同拖鏈工程塑料，一體式梳線板，線纜分層隔離防摩擦

2. 安裝寬度 51.5mm，螺絲孔位通用，可直接鎖在滑臺 / 機架鈑金

3. 自帶線纜束緊位，移動時減少線纜根部彎折斷裂，適配無線測力傳感器屏蔽線、電磁閥控制線

三、整套組合用途（匹配你的液壓 / 機床設備）

1. 小型工裝滑臺、夾緊機構走線：容納 BAUMER 接近開關信號線、24V 電磁閥控制線、細小氣動軟管

2. Hydrotechnik WLWP 無線測力傳感器移動端布線，避免線纜反復拖拽磨損斷線

3. 液壓測試臺小型往復平臺，短行程（≤1.7m）輕型線纜保護

4. 控制柜外置移動檢測工裝，整潔收納屏蔽線，降低變頻器、伺服電磁干擾

四、安裝與使用要點

1. 9 節短拖鏈優先中心固定安裝方式，減少單側拉伸應力

2. 線纜填充率控制：動力線≤30%、控制線 / 氣管≤50%，預留彎曲余量

3. 屏蔽線纜單獨分區布置，遠離動力電纜，減少無線測力數據跳變

4. 14038.12PZ 兩端接頭必須全部裝配，利用梳板分散線纜拉力，杜絕根部斷線

5. 油污工況定期清理鏈節縫隙鐵屑，防止卡滯異響、加速磨損
