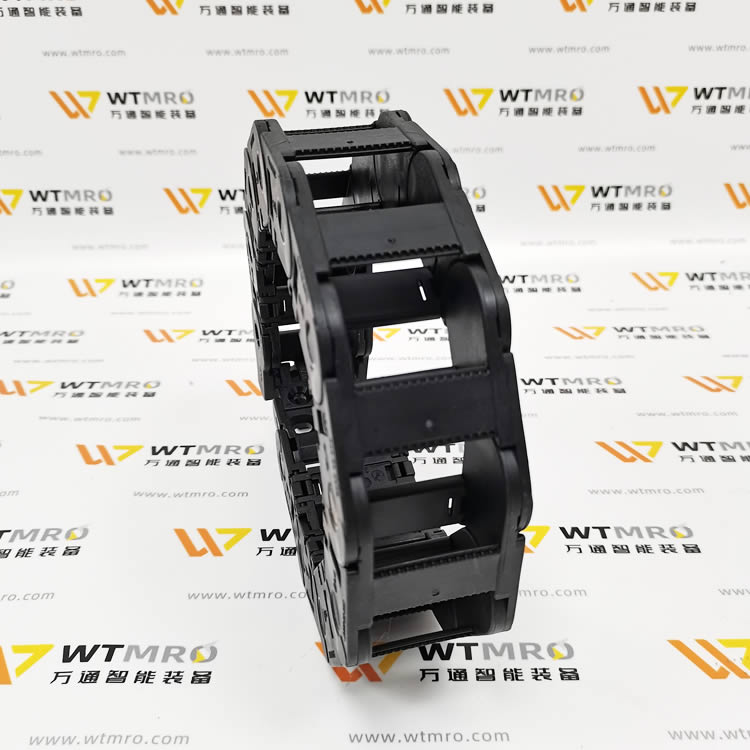

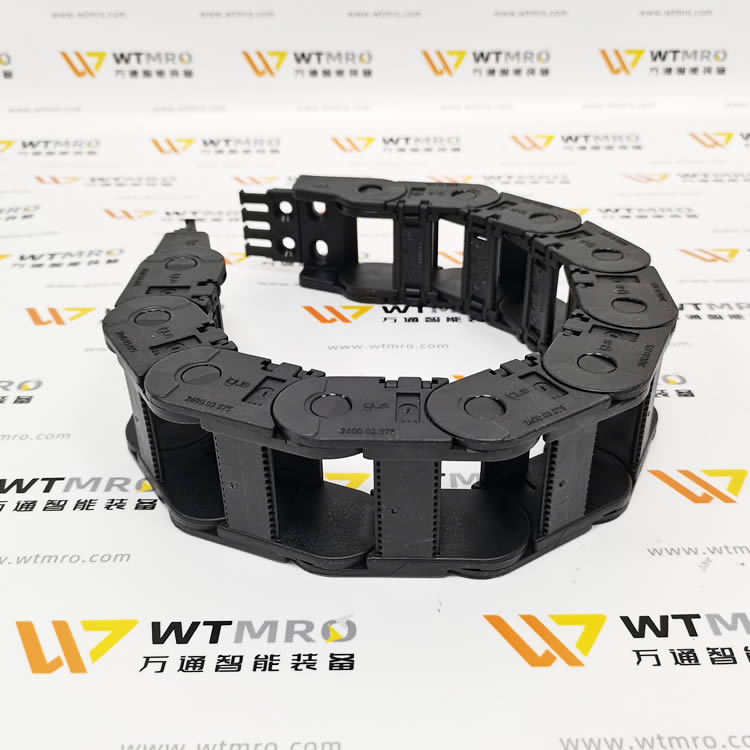

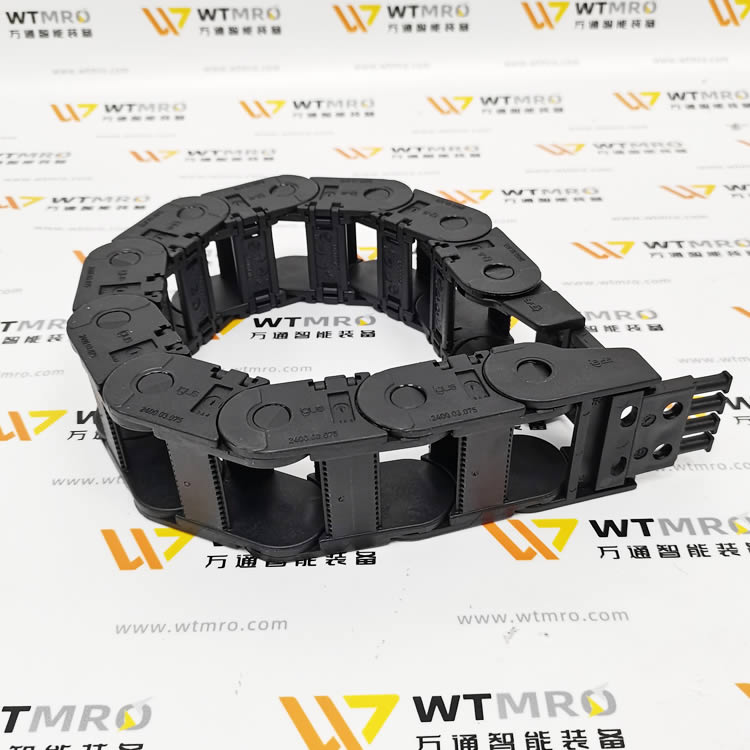

IGUS 2400.03.075.0 + 2030.12PZB 中型 E2/000 系列拖鏈

型號分段釋義

• 2400：E2/000 中型通用開式拖鏈系列，橫桿沿內半徑雙側快開，布線檢修便捷、性價比高

• 03：內寬 Bi=38mm

• 075：最小彎曲半徑 R=75mm

• 0：標準 Igumid G 耐磨 PA6 工程塑料（非防靜電）

核心尺寸參數

1. 內部空間：內高 Hi=25mm，內寬 Bi=38mm；外高 35mm，外寬 54mm

2. 單根線纜最大外徑≤23mm，可混裝伺服動力線、屏蔽傳感器線、氣動軟管

3. 彎曲半徑 75mm，適配中大型滑臺、長行程往復機構，線纜彎折疲勞壽命更長

4. 材質：黑色改性耐磨尼龍，耐切削液、液壓油霧，UL94 HB 阻燃，低噪音運行

5. 結構：雙側可掀開蓋板，自帶側向限位，架空穩定性強，機床 24h 連續運行不易松脫

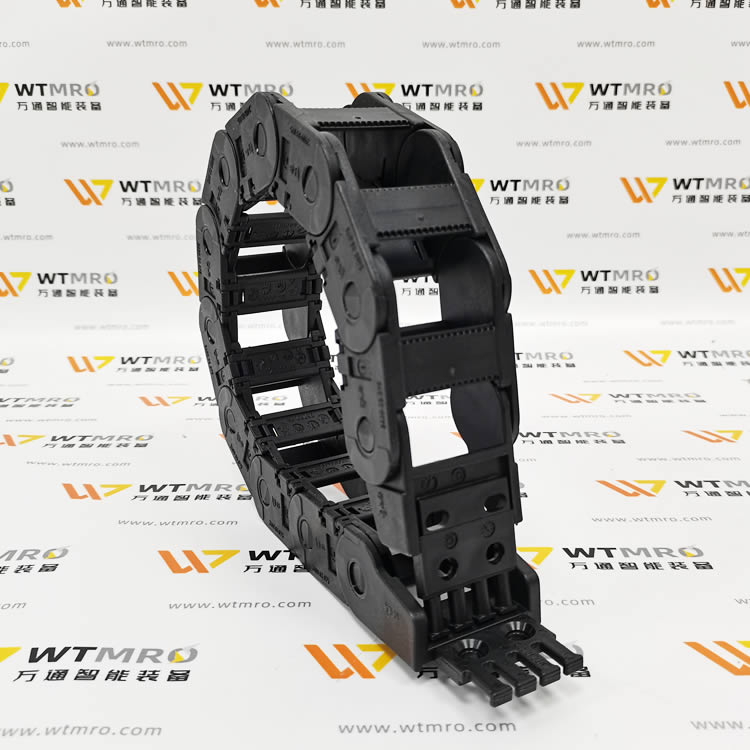

二、配套安裝端頭：2030.12PZB

型號釋義

• 2030：適配 2400/2500 系列內寬 38mm 拖鏈專用安裝底座

• 12：標準固定孔位規格

• PZ：成套一對（移動端 + 固定端整套）

• B：內置梳線應力消除板，自帶扎帶槽，分層隔離線纜、分散根部拉力

接頭關鍵特性

1. 材質同拖鏈耐磨工程塑料，一體式梳線分隔槽，動力線 / 屏蔽信號線分區布置，減少干擾

2. 90° 標準安裝法蘭，螺絲孔位通用，可直接鎖在滑臺鈑金、機架

3. 自帶線纜束緊位，大幅降低線纜往復彎折斷裂風險，適配 WLWP 無線測力屏蔽線、伺服控制線

4. 兼容水平架空、側向懸掛、垂直上下運動多種安裝方式

三、整套適配工況（匹配你的液壓 / 機床設備）

1. 中型液壓測試臺往復滑臺：收納伺服動力電纜、Hydrotechnik 無線測力傳感器屏蔽線、氣動軟管

2. 數控機床工裝進給軸、夾緊機構走線，保護 BAUMER 接近開關、AVENTICS 電磁閥線纜

3. Woerner 潤滑泵站移動分配機構，多路油管 + 控制線同步收納

4. 氣密性檢測設備移動壓緊工裝，替代普通波紋管，耐磨壽命提升數倍

5. 控制柜外置移動檢測平臺，分層布線減少變頻器、伺服電磁干擾，穩定測力采集數值

四、安裝使用規范

1. 10 節短拖鏈優先中心固定安裝，減小單側拉伸應力，降低鏈節磨損

2. 線纜填充率規范：動力線纜≤30%，控制線 + 氣管≤50%，預留彎曲松弛余量

3. 屏蔽傳感器線纜單獨放置梳板一側，遠離伺服粗動力電纜，避免無線測力數據跳變

4. 必須整套裝配 2030.12PZB 兩端接頭，利用梳線板做應力消除，杜絕線纜根部疲勞斷線

5. 油污車間定期清理鏈節鐵屑雜質，防止卡滯異響、加速鏈節磨損
