Danly D9-2007-260 德國丹利重載矩形模具壓縮彈簧
一、型號完整釋義
D9-2007-260
D9：Danly SuperSprings 標準矩形模具彈簧系列，符合 ISO10243
20：彈簧外徑 20mm，適配 20mm 彈簧安裝孔
07：自由長度 70mm
260：HEAVY LOAD 重載級，外殼紅色涂裝，高剛度、大承載力，最大允許壓縮量 26% 自由長度

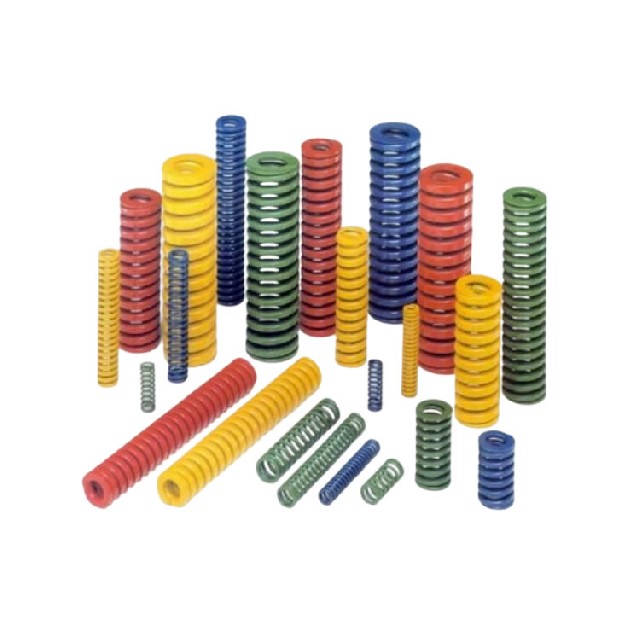

負載色標區分（Danly 統一標準）
110 綠色：輕載，壓縮 11%
210 藍色：中載，壓縮 21%
260 紅色：重載，壓縮 26%（本型號）
360 黃色：極重載，壓縮 36%
二、核心尺寸與力學參數
幾何規格
外徑 OD：20mm
適配導向桿直徑：10mm
自由長度 L0：70mm
最大安全壓縮行程：70×26% = 18.2mm
材質工藝
材料：真空脫氣鉻硅合金鋼 DIN17221，硬度 HRC48–52
截面：D 形矩形截面，抗疲勞壽命比普通矩形彈簧提升 30%
表面：磷化防銹涂層，耐切削液、液壓油腐蝕
力學性能
高剛度，適用于重型頂料、夾緊、緩沖
循環壽命：百萬次高頻沖壓無永久形變，不易斷裂塌陷
工作溫度：-40℃ ~ +120℃，適配機床、液壓工裝高溫工況
三、產品核心優勢
紅色重載 260 系列，同等體積下承載遠大于藍 / 綠色彈簧，適合狹小安裝空間提供大彈力；
D 形截面應力分布均勻，長期高頻往復動作疲勞壽命優異，減少模具停機更換；
尺寸標準化，同外徑 20mm 規格不同負載彈簧可直接互換，改造模具無需改孔；
耐油霧、潮濕，適配液壓測試臺、數控機床沖壓工裝、潤滑設備夾緊機構；
德國原廠 ISO/ISO9001 認證，出口歐美設備模具標準配件。
