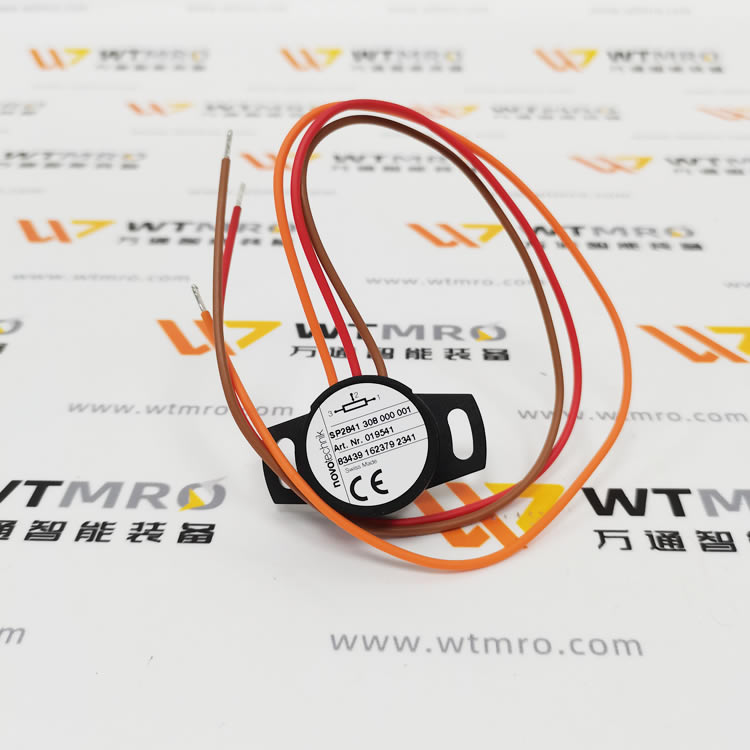

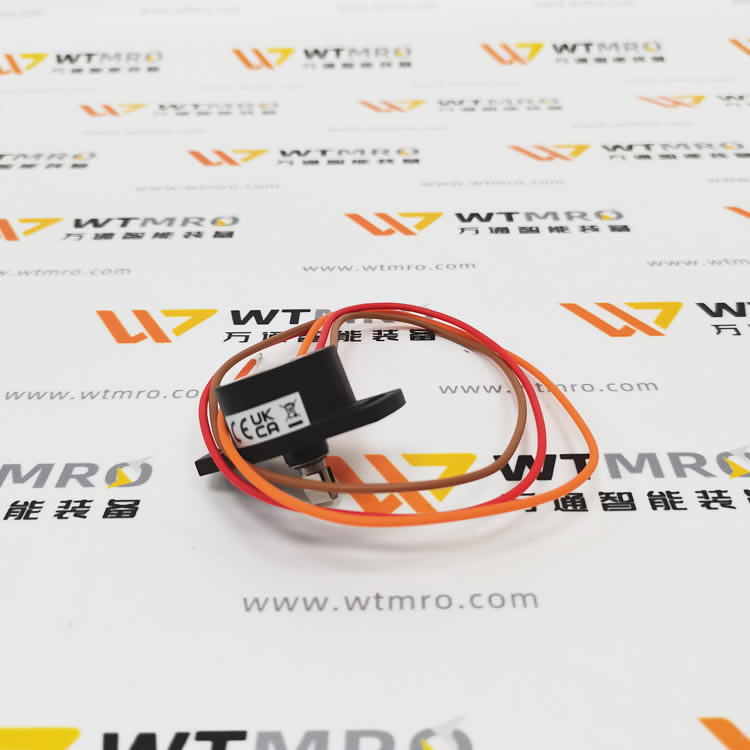

NOVOTECHNIK SP2841?308?000?001（德國諾沃泰克 導電塑料角度傳感器）
一句話定位：德國 Novotechnik（諾沃泰克）SP2800 系列、308° 量程、5kΩ、0.3% 線性度、IP65 導電塑料電位器式角度傳感器，用于工業角度 / 位置閉環控制。
一、型號拆解（SP2841?308?000?001）
SP2841：系列號，單圈角度傳感器、推入式彈簧軸、IP65
308：電氣角度 308°（機械 360°）
000：5kΩ 標準阻值、單路輸出、無冗余
001：線纜引出、標準精度、無特殊定制
二、核心技術參數
1. 電氣特性
原理：導電塑料電位器（模擬量電阻輸出）
阻值：5 kΩ ±20%
線性度：±0.3%（高精度）
電氣角度：308°（有效測量范圍）
機械角度：360°（無極限）
工作電壓：≤42 VDC
功耗：≤1 W（建議 10% 額定功率）
輸出信號：0～5 kΩ 電阻變化（接 PLC / 放大器）
2. 機械與環境
軸類型：推入式彈簧軸（Push?on），內徑?10 mm
安裝：法蘭安裝（2×?4.5 孔），中心距 28 mm
防護等級：IP65（防塵、防噴水）
溫度范圍：?40℃ ～ +85℃
壽命：≥500 萬次（導電塑料 + 貴金屬滑刷）
材質：外殼耐高溫塑料，軸不銹鋼，滑刷貴金屬多觸點
三、結構特點
推入式快裝：彈簧軸直接套入?10 mm驅動軸，無需聯軸器
IP65 密封：線纜與外殼一體密封，適應油污、粉塵、潮濕環境
長壽命設計：導電塑料電阻體 + 貴金屬多觸點滑刷，500 萬次無漂移
高精度線性：**±0.3%** 線性度，滿足閉環控制要求
無機械限位：機械 **360°自由旋轉，電氣308°** 有效量程
四、典型應用
包裝機械：薄膜張力控制（張力擺桿角度反饋）
工程機械：Gessmann 操縱桿角度反饋（匹配 S22L 系列）
液壓系統：比例閥位置閉環、執行器角度監測
自動化設備：旋轉工作臺、翻轉機構、風門 / 閥門定位
醫療設備：精密旋轉平臺、關節角度測量
五、與 Gessmann S22L?22P?A05P 的匹配
信號兼容：同為5 kΩ電位器，可直接接入同一放大器 / PLC
安裝適配：傳感器?10 mm軸可與操縱桿軸通過彈性套連接
控制邏輯：操縱桿輸出指令，傳感器反饋實際角度，形成閉環調速
六、選型要點
量程：308°（常用），另有 **100°/120°/200°** 可選
阻值：5 kΩ（標準），3 kΩ/10 kΩ可選
輸出：單路（000）或雙路冗余（002）
防護：IP65（標準），IP54可選
