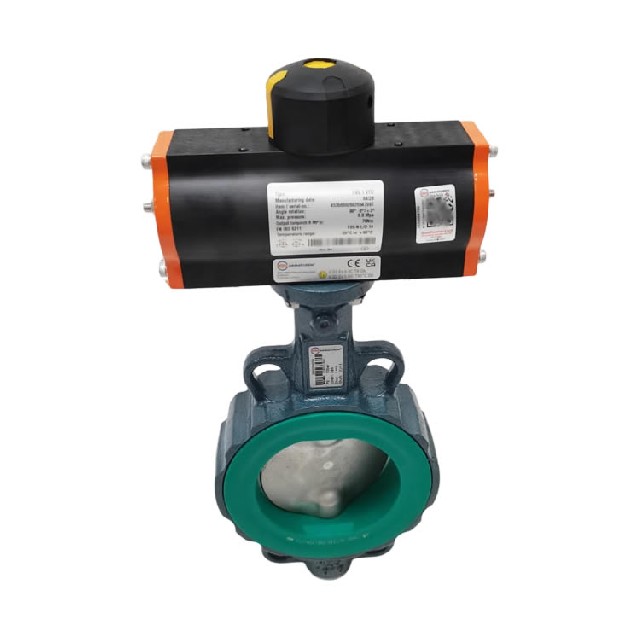

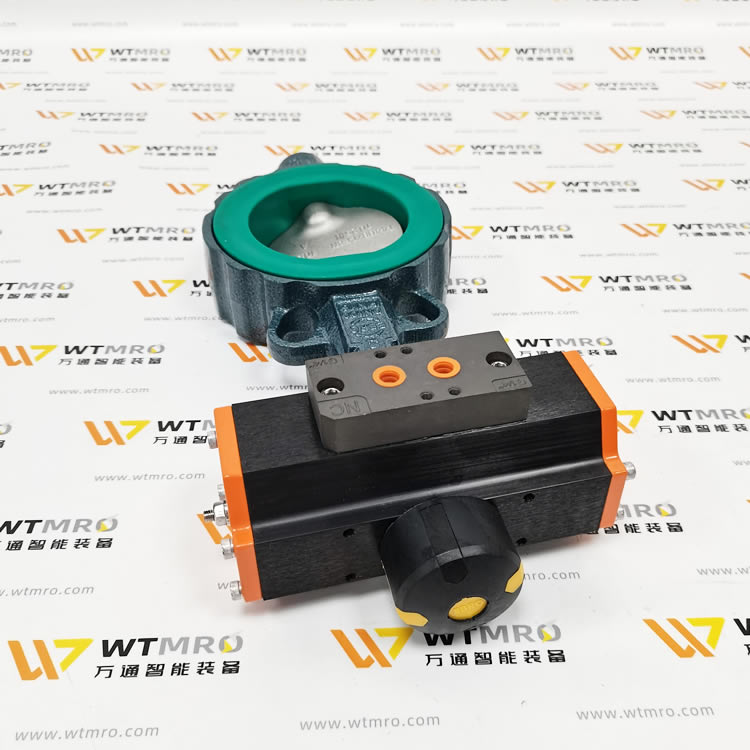

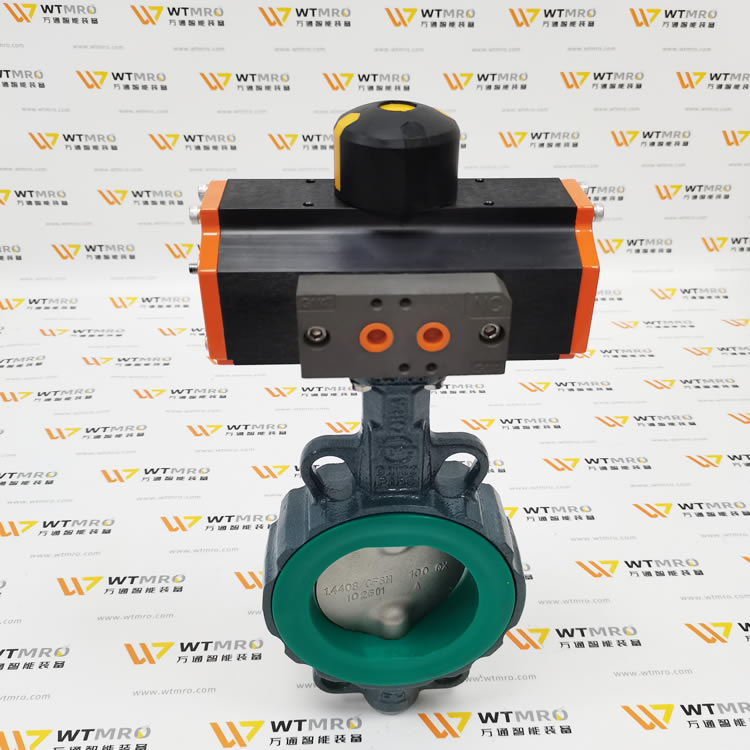

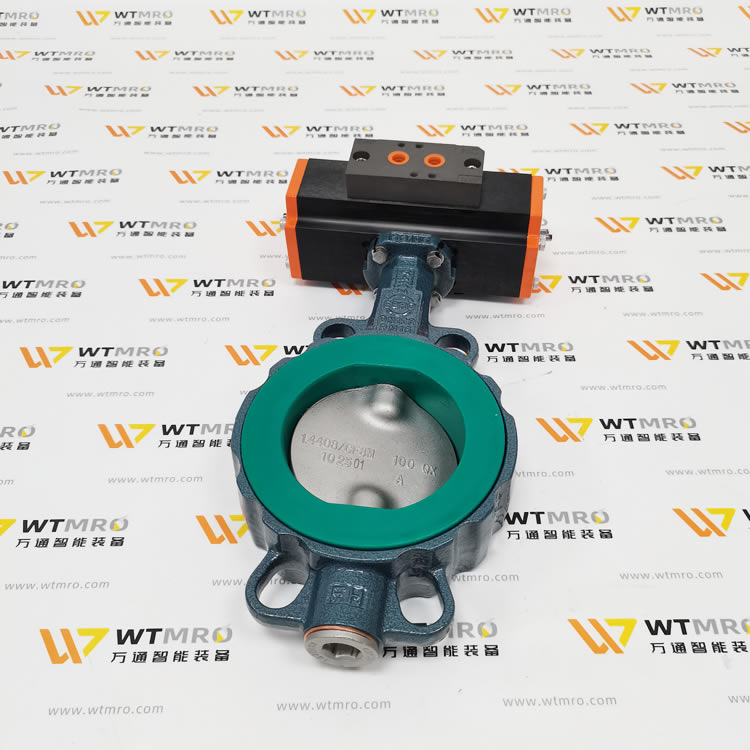

EBRO Z011?A DN100 + EB5.1SYD 整套介紹

這是一套德國 EBRO（依博羅）對夾式軟密封蝶閥 + 雙作用氣動執行器的組合，用于工業管道自動開關 / 調節，DN100、PN16、中線軟密封、零泄漏、90° 氣動開關。

一、Z011?A DN100 蝶閥（閥體部分）

1. 型號含義

• Z011?A：EBRO 經典對夾式（wafer）中線軟密封蝶閥系列

• DN100：公稱通徑 4 寸（100mm）

2. 核心參數

• 公稱壓力：PN16（16bar），適配 DIN PN10/16、ANSI 150 法蘭

• 閥體材質：GG25 灰鑄鐵（可選球墨鑄鐵 GGG40）

• 閥板（碟板）：不銹鋼 AISI 316（CF8M），耐腐蝕

• 閥座 / 襯里：EPDM 橡膠（標準），雙向氣泡級零泄漏（Class VI）

• 軸封：V 型密封圈，防外漏；防吹出閥桿設計

• 溫度范圍：?20℃～+120℃（EPDM）；最高可達 200℃（取決于襯里）

• 連接方式：對夾式，兩端夾在管道法蘭之間，無需配對法蘭

• 結構長度：EN 558 Series 20（標準短結構）

• 頂部接口：ISO 5211 F07，直接配 EB5.1SYD 執行器

3. 特點

• 雙向零泄漏：軟密封，正反流向均可密不透水

  低扭矩：中線設計 + 特殊閥座，開關省力、執行器選型小

• 免維護： triple 軸軸承、閥座可更換，壽命長

• 多法蘭兼容：DIN/ANSI/JIS 等，適配多種標準管道

二、EB5.1SYD 氣動執行器（驅動部分）

1. 型號含義

• EB5.1：EBRO EB 系列，5 號規格

• SYD：雙作用（Double Acting），氣開氣關，無彈簧復位

2. 核心參數

• 動作方式：雙作用，90° 角行程（適配蝶閥 / 球閥）

• 扭矩（6bar）：約500Nm，足夠驅動 DN100 Z011?A

• 工作壓力：2.5～8bar（標準 6bar）

• 缸體材質：鋁合金，陽極氧化，輕巧耐腐蝕

• 溫度范圍：標準 **?20℃～+80℃**；可選高溫 + 120℃/ 低溫?40℃

• 接口：ISO 5211 F07，與 Z011?A 直接匹配，免支架

• 防護：IP65，防塵防水；360° 位置指示

3. 特點

• 撥叉式結構：輸出扭矩大、體積小、壽命長

• 免維護：內部潤滑長效，無需加油

• 雙向限位：可調機械限位，精確控制 0°/90°

• 可配附件：電磁閥、限位開關、定位器、氣源處理三聯件

三、整套組合優勢

1. 原裝配套：閥體 + 執行器均為 EBRO，匹配度 100%，無兼容性問題

2. 自動控制：雙作用氣動，遠程開關 / PLC 控制，響應快（約 1–3 秒）

3. 安全可靠：零泄漏、防吹出閥桿、IP65，適合水、污水、化工、暖通等

4. 經濟高效：對夾式省法蘭 + 短結構省空間 + 免維護省成本

四、典型應用

• 水處理 / 污水廠：進水 / 出水 / 反沖洗管道開關

• 暖通空調：冷熱水、冷卻水系統

• 化工 / 制藥：中性 / 弱腐蝕性介質（EPDM 兼容）

• 電廠 / 能源：輔助系統管道

• 船舶 / 海洋：海水、淡水系統（可選鋁青銅閥板）
