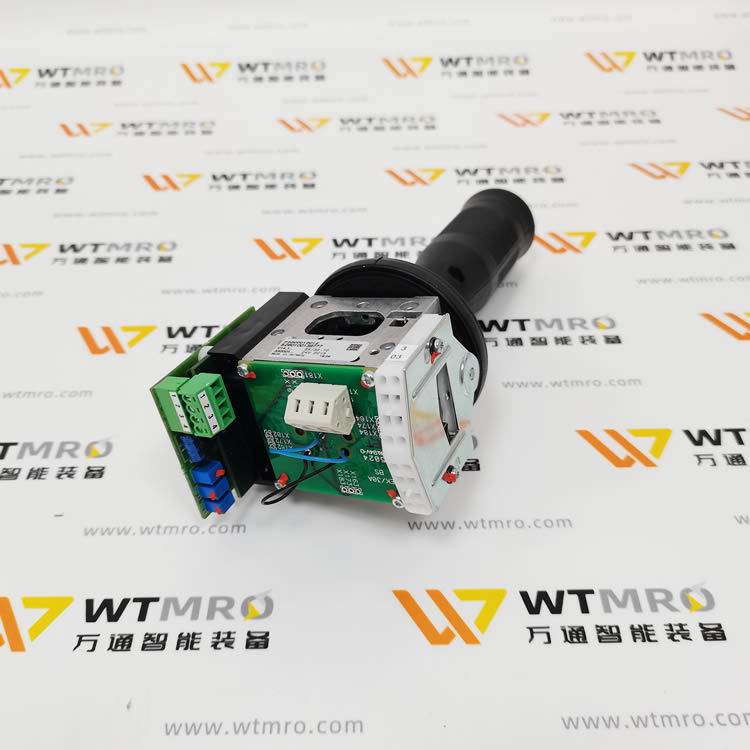

德國 Gessmann（捷斯曼）單軸工業操縱桿 / 主令控制器（V14 系列，海事 / 重載型）

型號解析（Gessmann 官方命名）

• V14.1：V14 系列，1 軸（單方向），標準底座

• L：手柄加長型

• B：標準球形手柄頭（?25mm）

• 5T：高防護 / 海事版，耐海水、耐油、抗 UV，IP65

• 01：觸點配置：2 路 SPDT 微動開關（5A/250VAC）

• Z：彈簧自動復位（中位回零）

• C：內置機械編碼器（電位計 / 格雷碼）

• X：客戶定制項（如加長桿長度、特殊壓力 / 溫度）

• A05：內部組件配置 MSP21（模擬 / 數字輸出組合）

• C64：編碼器型號 MEC 1?6?4（6 位格雷碼 + 雙電位計）

核心定位與典型用途

• 類型：工業級單軸電液操縱桿（Joystick）

• 設計：模塊化、全金屬、抗振動、長壽命

• 應用場景：

• 船舶 / 海上平臺：錨機、絞車、舵機、吊機控制（耐鹽霧 / 海水）

• 起重機械：塔吊、汽車吊、龍門吊（電液比例控制）

• 礦山機械：掘進機、裝載機、鉆機（高粉塵 / 振動環境）

• 工程機械：挖掘機、推土機、泵車（?40℃~+85℃寬溫）

關鍵技術參數（官方標準 + 本型號配置）

機械特性

• 軸數：1 軸（±40° 擺角）

• 機械壽命：600 萬次操作

• 復位方式：彈簧復位（1?0?1）

• 防護等級：IP65（防塵 / 防噴水）

• 材質：耐海水鋁合金外殼 + 316L 不銹鋼軸 + 丁腈橡膠波紋管

• 溫度范圍：?40℃ ~ +85℃

電氣 / 信號輸出

• 觸點：2×SPDT，5A/250VAC；5A/30VDC

• 編碼器（C64）：

• 模擬：2×5kΩ 電位計（0~10V）

• 數字：6 位格雷碼（18~30VDC）

• 可選：4~20mA 電流輸出

• 絕緣強度：≥500VAC/1min

模塊化結構（核心優勢）

1. 底座模塊（V14.1）：標準安裝孔，可直接替換老款 V11/V5 系列

2. 開關模塊（01）：獨立微動開關，可帶電更換，維護零停機

3. 傳感模塊（C64）：導電塑料電位計，線性度≤±0.1%，無機械磨損

4. 手柄模塊（LB5T）：加長手柄 + 高防護波紋管，適配高空 / 狹窄操作空間

選型要點（匹配你工況）

• 需要單軸比例控制（如絞車速度調節）

• 環境潮濕 / 鹽霧 / 戶外（船用 / 海上平臺）

• 要求長壽命 + 低維護（600 萬次免大修）

• 需模擬 + 開關量雙輸出（PLC 直接采集）
