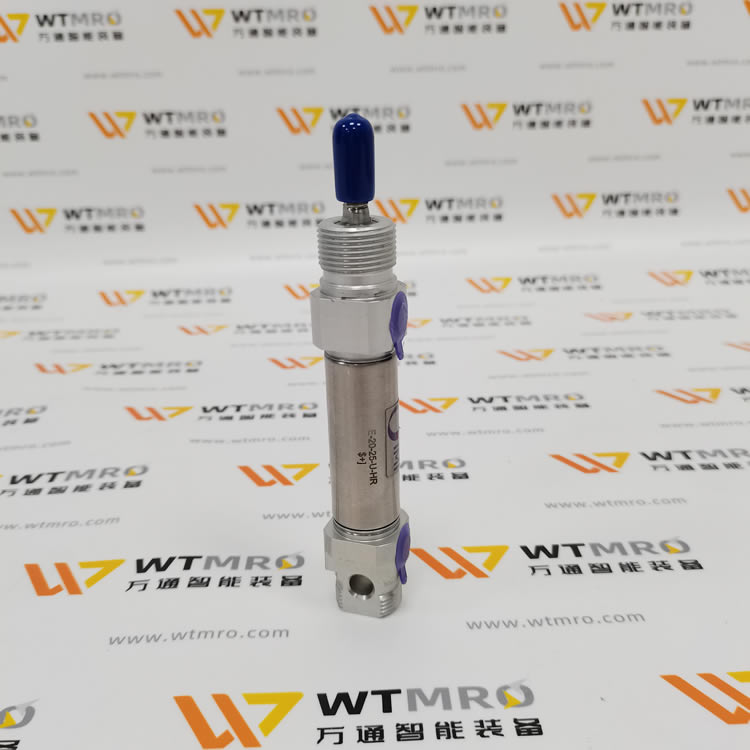

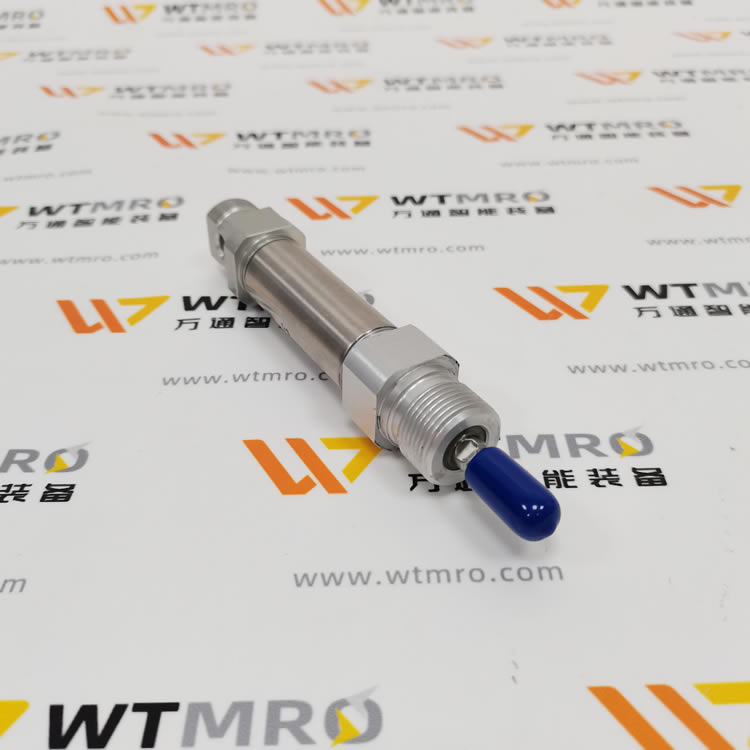

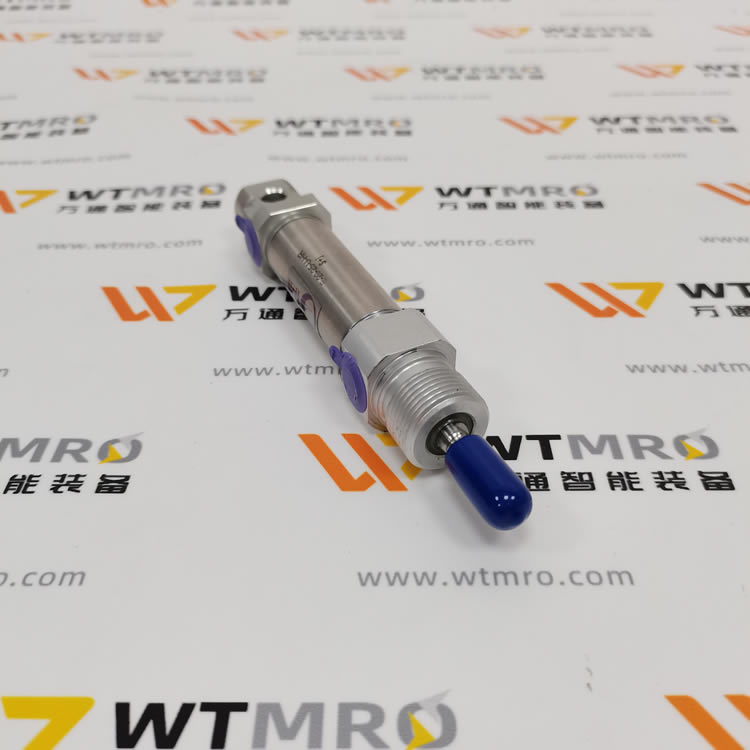

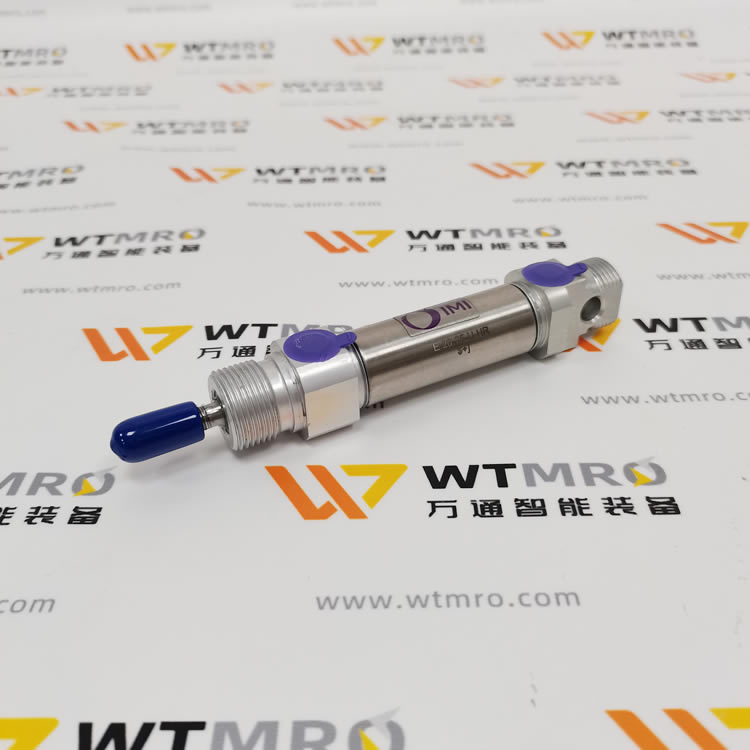

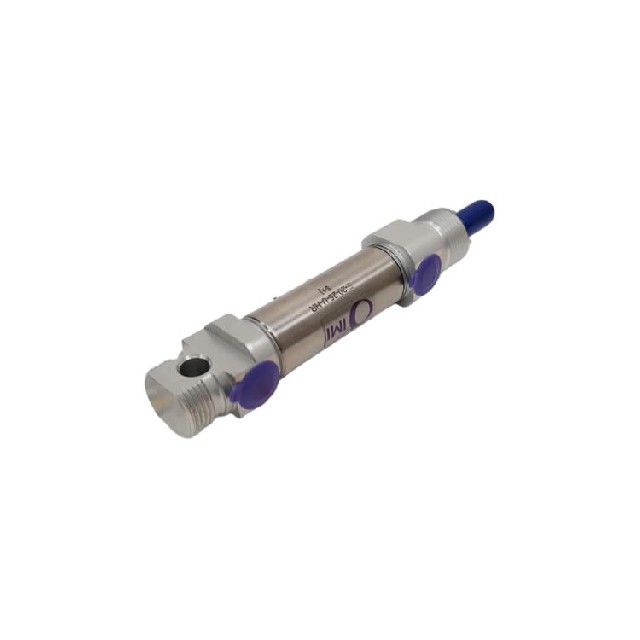

IMI Bimba E?20?25?U?HR（ISO 6432 雙作用氣缸，高溫密封）
E?20?25?U?HR 是 IMI 旗下 Bimba 品牌 E 系列（ISO 6432） 小型氣動氣缸，缸徑 20mm、行程 25mm、通用安裝、高溫密封，適合高溫 / 多塵 / 潮濕工況的自動化推拉與定位。
一、型號拆解
E：E 系列，ISO 6432 標準微型氣缸
20：缸徑 20mm
25：行程 25mm
U：Universal mount 通用安裝（腳座 / 法蘭 / 耳軸均可）
HR：High Temperature Rubber 高溫密封（適配?20℃～+120℃）
二、核心技術參數
動作方式：雙作用、單桿（兩端進氣，雙向驅動）
缸徑 / 行程：20mm / 25mm
最大工作壓力：10 bar（1MPa）
接口尺寸：G1/8" 管螺紋（兩端）
活塞桿：M8×1.25 外螺紋，硬鉻不銹鋼
缸筒：304 不銹鋼，鏡面拋光，耐腐蝕
端蓋：鋁合金，輕量化、防銹
密封 / 防塵：NBR 高溫密封 + 防塵圈，適配高溫油污
溫度范圍：?20℃ ～ +120℃（HR 高溫型）
活塞速度：5～1000 mm/s（可調）
壽命：≥ 5000 km 運行里程（標準工況）
防護等級：IP65（防塵、防濺水）
重量：約 0.35 kg
三、關鍵特點
ISO 6432 標準：全球通用安裝與接口，替換性強、備件通用。
高溫密封（HR）：適配 +120℃ 高溫，抗老化、耐油污，適合烘箱 / 熱處理設備。
全不銹鋼缸筒：304 鏡面拋光，耐腐蝕、耐磨損、壽命長。
通用安裝（U）：可正裝 / 倒裝 / 側裝，適配狹小空間、多方向安裝。
預潤滑免維護：自潤滑軸承 + 長效潤滑脂，終身免加油、低噪音。
緩沖可選：兩端可選橡膠緩沖，減少沖擊、降低噪音。
四、典型應用
高溫自動化：烘箱、熱處理爐、焊接設備的推拉門 / 定位機構。
食品 / 包裝：高溫殺菌線、烘焙設備、油污環境的取放與夾緊。
工業機械：電子設備、小型沖壓、工裝夾具的短行程精準驅動。
氣動系統：低壓（≤10bar）、高頻次、長壽命的自動化執行元件。
五、同系列選型參考（E?20 缸徑）
| 型號 | 行程 | 安裝 | 密封 | 適用場景 |
|---|---|---|---|---|
| E?20?25?U | 25mm | 通用 | 標準（?10～+80℃） | 常規常溫自動化 |
| E?20?25?U?HR | 25mm | 通用 | 高溫（?20～+120℃） | 高溫 / 油污工況 |
| E?20?50?U?HR | 50mm | 通用 | 高溫 | 長行程高溫驅動 |
