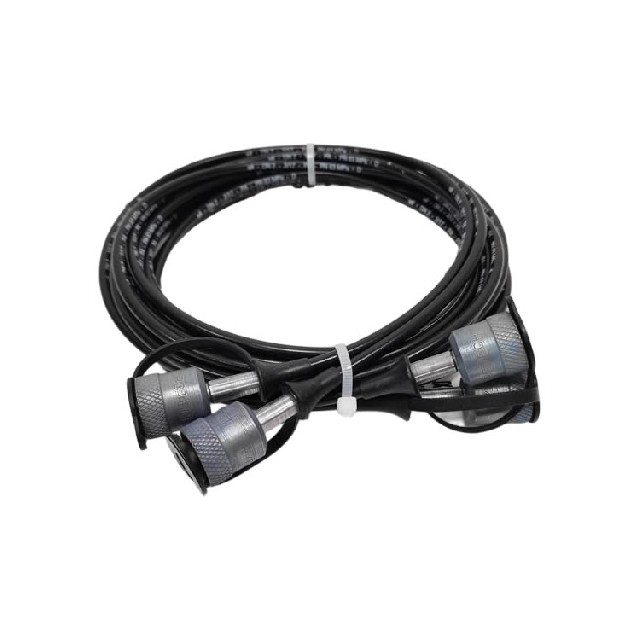

Hydrotechnik S110?AC?AC?03.00（海德泰尼克 DN2 高壓測試軟管，3 米）

S110?AC?AC?03.00 是德國 Hydrotechnik（海德泰尼克）S110 系列 DN2 微型高壓測試軟管，長度3 米，兩端為標準MINIMESS 1620 母接頭，用于液壓系統遠距離高壓測點連接、壓力檢測與數據采集，耐壓630bar，適合大型設備 / 跨區域測試。

一、型號拆解

• S110：系列代號，DN2（內徑 2mm）微型高壓軟管

• AC：接頭規格，A=MINIMESS 1620 母接頭（M16×2），C = 標準型

• AC：兩端接頭一致，雙 MINIMESS 1620 母頭

• 03.00：軟管長度 3.0 米（標準長：0.3/0.5/1.0/1.5/2.0/3.0m）

二、核心技術參數

• 內徑 / 外徑：DN2（2mm）/ 5mm

• 工作壓力：630bar（63MPa）；爆破壓力≥1500bar

• 接頭：兩端M16×2 MINIMESS 1620 母接頭，帶金屬防塵帽 + 鏈條

• 結構材質：

• 內管：耐油 NBR 合成橡膠（適配液壓油 / 礦物油）

• 增強層：高強度鋼絲編織（抗高壓、抗拉伸、抗脈沖）

• 外覆：耐磨 PU / 橡膠（抗老化、抗腐蝕、耐油污）

• 溫度范圍：?20℃ ～ +100℃（短期峰值 120℃）

• 最小彎曲半徑：20mm（狹小空間易布線）

• 重量：約0.6kg（3 米）

• 認證：CE、RoHS；符合 DIN 20066、ISO 1436

三、關鍵特點

1. 超高壓 + 長距離：630bar耐壓 +3 米長度，滿足大型液壓設備遠距離測點連接。

2. MINIMESS 快換密封：標準M16×2測試點接口，免工具插拔、自密封、防漏防塵，適配全球主流液壓測試點。

3. 微型高柔易布線：外徑僅 5mm、彎曲半徑 20mm，可穿控制柜縫隙、繞設備拐角，布線靈活。

4. 耐疲勞長壽命：NBR 內管 + 鋼絲增強 + 耐磨外覆，抗老化、抗脈沖、≥10 萬次循環壽命。

5. 安全防護到位：接頭配金屬防塵帽 + 鏈條，防污防丟，長期密封可靠。

四、典型應用

• 液壓測試：高壓泵、伺服閥、比例閥、油缸、液壓馬達壓力檢測（0–630bar）。

• 數據采集：連接壓力傳感器、數顯壓力表、數據記錄儀，遠距離實時監測系統壓力。

• 設備調試：大型液壓站、注塑機、工程機械、風電 / 船舶液壓、冶金設備系統調試與故障診斷。

• 工業自動化：高壓液壓回路信號轉接、壓力監控、安全聯鎖。

五、同系列長度對比（S110?AC?AC）
