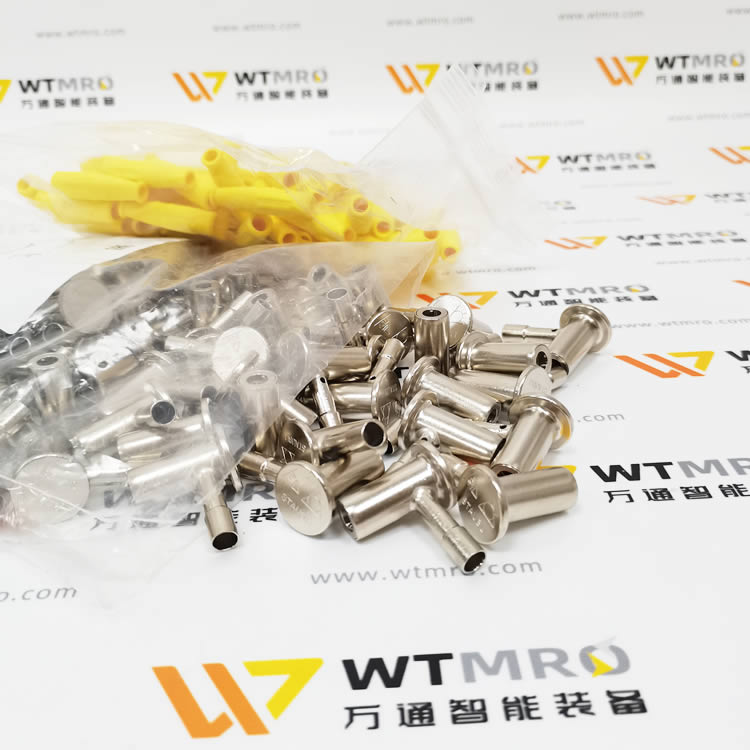

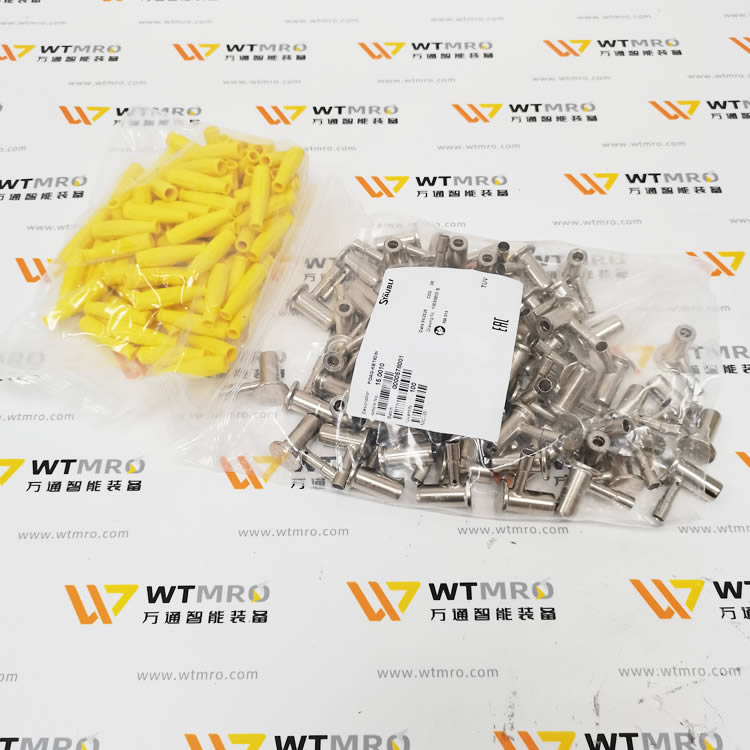

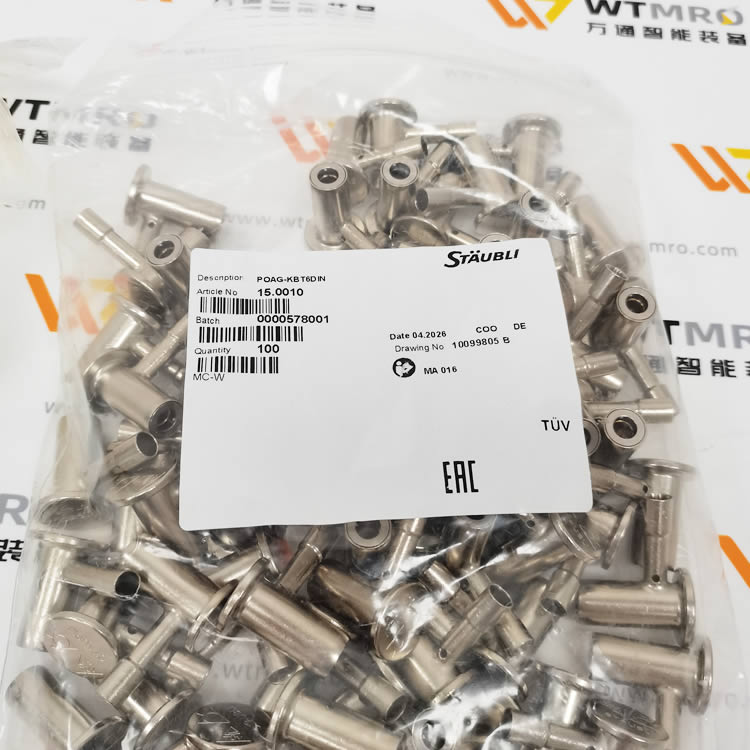

STAUBLI 史陶比爾 POAG-KBT6DIN 15.0010 6mm 直角等電位香蕉插座

一、型號釋義

• POAG：直角彎型彈簧母座系列

• KBT6：6mm 標準香蕉插孔，Multilam 多片簧鍍金觸點

• DIN：遵循 DIN 42801 醫療 / 工業等電位接地標準定位：設備等電位均衡專用彎式香蕉母插座

核心電氣 & 機械參數

1. 插孔規格：標準 Φ6mm 香蕉插孔

2. 適配線纜：4.0~6.0mm2 多股銅導線，線纜最大外徑 5.9mm

3. 接線方式：壓接式裝配，無需焊接

4. 主體材質：黃銅基底鍍鎳，接觸簧片鍍金 Multilam，低阻抗、防氧化

5. 絕緣護套：黃色 TPE 彈性防彎折套管，耐油、耐老化

6. 外形：90° 直角 L 型，面板法蘭圓盤安裝

7. 標準認證：TüV、EAC，符合醫療 IEC60601、DIN42801 等電位規范

結構特點

1. Multilam 多片簧接觸結構：接觸電阻極低，大電流不發熱，插拔百萬次穩定

2. 一體式法蘭圓盤，直接嵌入設備面板開孔固定，安裝牢固防松脫

3. 90° 出線設計，線纜側向引出，不占用設備正面空間

4. TPE 緩沖護套，杜絕線纜根部彎折斷裂，適配機床、測試臺長期震動工況

5. 防誤拔鎖止結構，正常拉扯不會松脫，拆卸需規范操作

核心用途

主打等電位均衡接地，兩大核心場景：

1. 醫療設備：手術室、監護設備多點等電位連接，消除接觸電位差，保障患者安全

2. 工業測試 / 液壓檢測設備（匹配你整套液壓測力臺、機床控制柜）

• Hydrotechnik 無線測力系統整機等電位接地，消除變頻器、伺服共模干擾

• 液壓綜合測試臺、氣密性工裝多點接地匯集

• 控制柜測試端子、儀器外殼等電位互聯，穩定 WLWP 無線測力數據，避免數值跳變

配套與安裝要點

1. 配套插頭：標準 6mm 香蕉公頭，黃綠雙色接地測試線

2. 裝配步驟：剝線→壓接端子→裝入插座主體→套入黃色 TPE 護套

3. 工況適配：耐切削液、液壓油霧，-20℃~+80℃穩定工作

4. 布線建議：等電位線纜統一黃綠雙色，單端接地抑制射頻干擾
