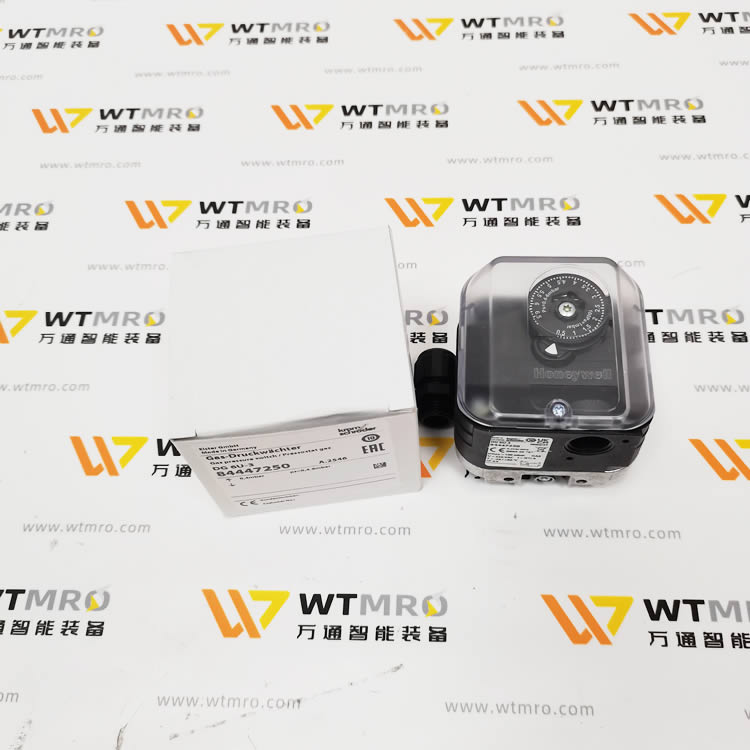

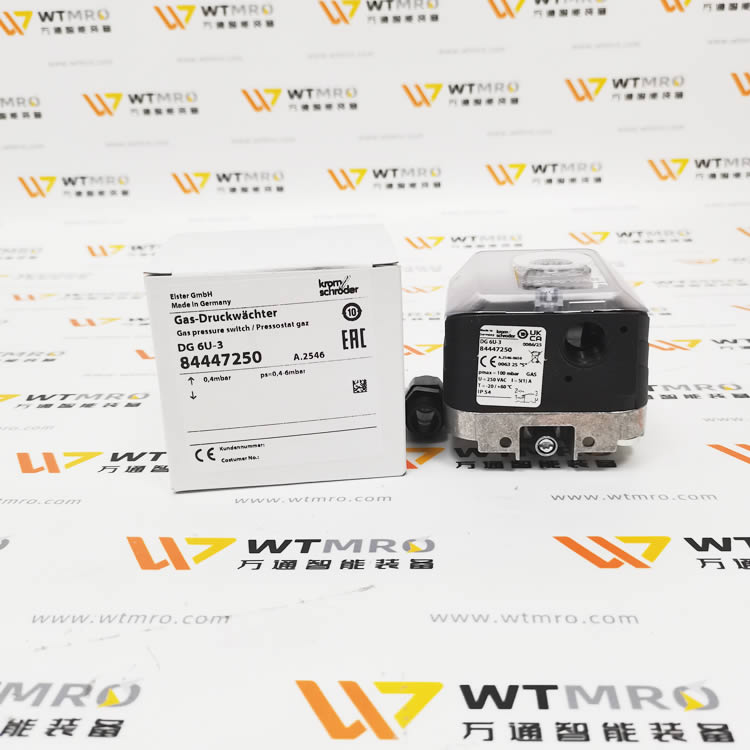

KROMSCHRODER DG 6U-3 德國霍科德燃氣 / 風壓壓力開關

一、型號與原廠編碼

• 型號：DG 6U-3

• 原廠物料號：84447250

• DG 系列：隔膜式微壓監測開關，適配燃氣、空氣、煙氣；

• 6：調節量程 0.4～6 mbar（微壓 / 低風壓）

• U：標準通用型，手動調節刻度手輪

• 3：標準微動開關觸點，不帶自鎖復位

二、核心技術參數

壓力規格

1. 調節動作區間：0.4 ~ 6 mbar（上升壓力觸發開關）

2. 允許最大承壓：600 mbar

3. 適用介質：天然氣、液化氣、沼氣、空氣、煙氣；差壓模式僅可用空氣，禁止燃氣

電氣參數

• 觸點容量：250V AC，5 (1) A

• 接線：M16 電纜格蘭頭 + 螺絲端子，防護 IP54

環境與機械

• 工作溫度：-15℃ ～ +80℃

• 重量：約 0.32kg

• 認證：EN1854 燃氣安全認證、CE，可用于 Zone2 防爆燃氣區域

三、結構與工作原理

1. 內置耐燃氣橡膠隔膜，介質壓力推動隔膜位移，觸發內部微動開關通斷；

2. 頂部調節手輪帶刻度，直觀設定啟停壓力閾值；

3. 單路開關輸出，壓力低于設定值斷開、高于設定值接通（上升沿動作）；

4. 無硅隔膜，耐燃氣腐蝕，適配燃燒機長期連續工況。

四、產品核心用途與優勢

1. 風機風壓監測：燃燒機、熱風爐、烘箱風機低壓保護，風機故障風壓過低時切斷燃氣回路，防止熄火爆炸；

2. 燃氣低壓保護：監測燃氣入口微壓，氣源壓力不足時連鎖停機；

3. 適配生物沼氣，兼容多種工業燃氣；

4. 體積小巧，燃燒機氣路集成安裝便捷，抗車間油霧、粉塵；

5. 微壓量程 0.4mbar 起，可檢測極低風機負壓 / 正壓，小功率燃燒器專用。

五、配套應用（匹配你清單燃燒系統配套）

1. Kromschr?der 燃燒機、燃氣閥組安全聯鎖；

2. 烘干設備、熱處理爐熱風風機風壓監控；

3. 潤滑加熱系統、工業烘箱燃氣低壓安全切斷；

4. 與 PLC、電磁閥聯動，風壓異常報警 + 切斷燃氣。

六、安裝使用要點

1. 取壓口接 φ6 銅管，垂直 / 水平安裝均可，避免冷凝水灌入隔膜腔；

2. 調節手輪順時針調高動作壓力、逆時針調低；

3. 接線區分常開 / 常閉，安全回路建議使用常閉觸點做故障保護；

4. 介質含大量水汽時增加冷凝收集杯，防止積水損壞隔膜。
