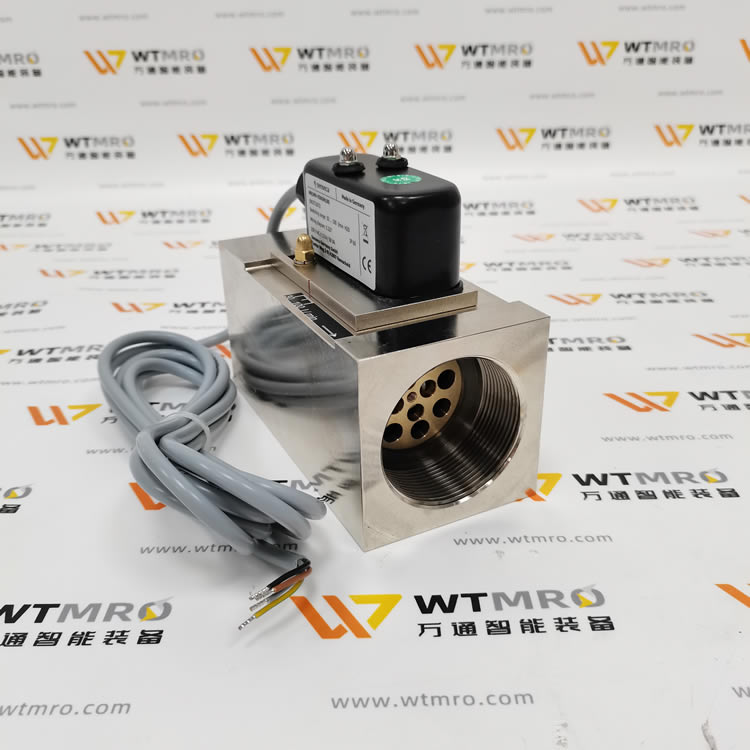

HR1MV-050GM100 是德國 Senseca（原 Honsberg 豪斯派克）HR1MV 系列直列活塞式流量傳感器，帶粘度補償與LCD 顯示，用于水、油類介質的流量監測、開關控制與變送輸出，DN50（G2 螺紋），量程 30–100 L/min。

一、型號釋義

• HR1MV：系列代號（活塞式流量傳感器，帶粘度補償）

• 050：公稱通徑 DN50（G2 母螺紋）

• G：螺紋連接（G 標準）

• M：材質黃銅（Nickel-plated CW614N）

• 100：流量量程 30–100 L/min

• 尾綴 E：帶 LCD 顯示 + 模擬量 + 開關量輸出（標配）

二、核心參數

1. 測量與介質

• 量程：30–100 L/min；最大流量 Qmax：200 L/min

• 精度：±3% 滿量程

• 介質：水、油類（粘度 30–200 cSt）；氣體 / 腐蝕性介質可定制

• 溫度：-20℃～+85℃（可選 - 20℃～+150℃）

• 壓力：PN200（最高 200 bar）

2. 電氣與輸出

• 供電：18–30 V DC；功耗＜1 W

• 顯示：圖形 LCD（32×16 像素，背光），實時流量 / 單位 / 報警

• 模擬輸出：0/4–20 mA、0/2–10 V（可選）

• 開關輸出：2 路 PNP/NPN 可選，300 mA，短路 / 反接保護，可編程上下限

• 接口：M12×1 5 針圓形插頭

• 防護：IP67

3. 結構與材質

• 連接：G2 母螺紋（DN50）

• 材質：黃銅（鍍鎳），密封 NBR；接觸介質部分：CW614N、1.4310 不銹鋼、硬鐵氧體

• 安裝：標準水平安裝，流向向內；可垂直安裝（需校準）

三、關鍵特點

1. 粘度補償技術：內置溫度 + 粘度補償，油品粘度波動時保持高精度，適配液壓油、潤滑油等工況。

2. 高耐壓 + 寬溫：PN200 高壓設計，-20℃～+85℃寬溫，適配工業嚴苛環境。

3. 一體化顯示與輸出：LCD 直讀流量，模擬量 + 雙開關量集成，無需額外變送器，降低成本。

4. 長壽命高可靠：活塞式結構無易損件，抗振動、抗污染，適合水 / 油類長期連續監測。

5. 安裝靈活：可水平 / 垂直安裝，任意流向（需設置），適配狹小空間。

四、典型應用

• 液壓潤滑：機床、注塑機、液壓站潤滑油流量監控、斷流保護

• 工業冷卻：模具、焊機、發電機組冷卻水流量監測與報警

• 能源管理：鍋爐、換熱器熱水 / 導熱油流量計量

• 水處理：循環水、清洗系統流量開關與變送

五、選型與替代

• 同系列選型：

• HR1MV-050GM040：10–40 L/min（小流量）

• HR1MV-050GM150：50–150 L/min（大流量）

• HR1MV-050GK100：不銹鋼材質（耐腐蝕）

• 配套變送器：FLEX-HR1MV-IKKLO（分體式，適配多傳感器）
