Uhing KI3R-15-6MCR（訂貨號：521156020R）是德國 Joachim Uhing 公司生產的滾環驅動（Rolling Ring Drive），屬于KI3 系列微型排線器，核心功能是將光軸的旋轉運動轉化為往復直線運動，廣泛用于線纜、光纖、紡織等精密卷繞排線場景。

一、核心參數（型號解析 + 技術規格）

型號拆解

KI3R：KI 系列、3 滾環、R = 右旋（Right）。

15：適配光軸直徑 ?15 mm。

6MCR：6= 最大導程 6 mm/r；M= 機械瞬時換向；C= 刻度盤調節；R= 后側防轉滾輪。

技術規格

重量：0.28 kg

最大軸向推力：30 N

驅動扭矩：6±0.5 Ncm

最大導程：6.2 mm/r（可調）

換向方式：機械彈簧瞬時換向（M）

防轉配置：后側滾輪（R），需配防轉桿

適配軸速：5–3000 rpm（建議≤1500 rpm）

工作溫度：-10°C 至 +80°C

二、結構與工作原理

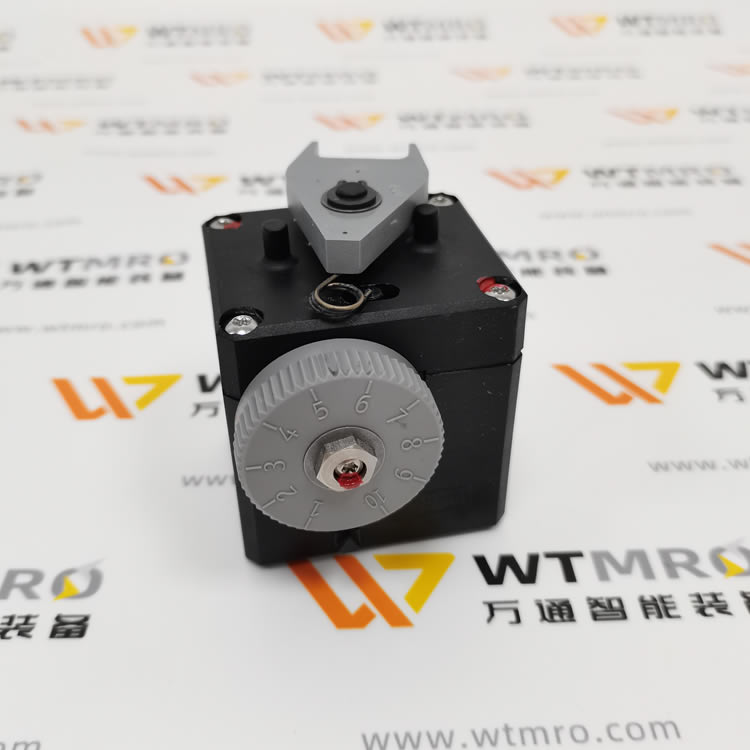

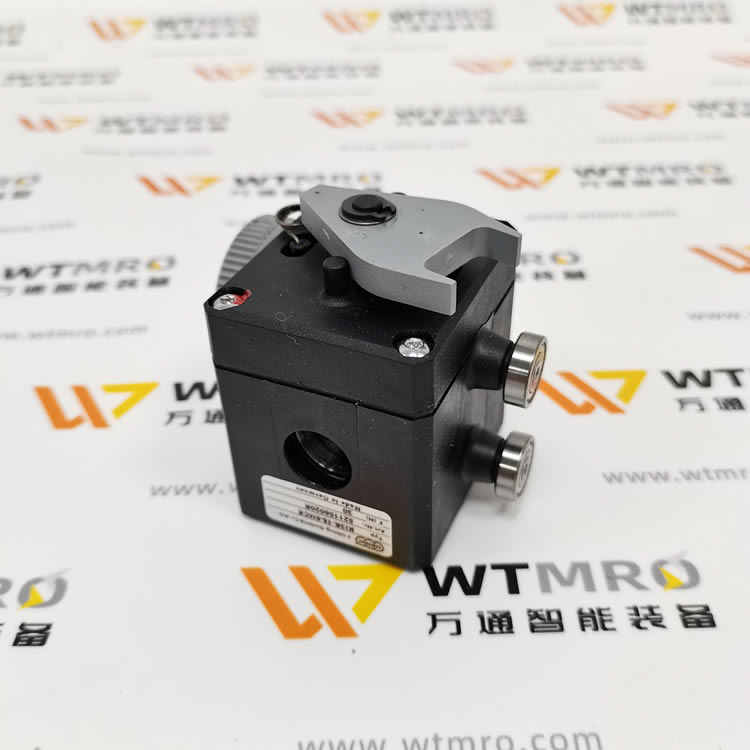

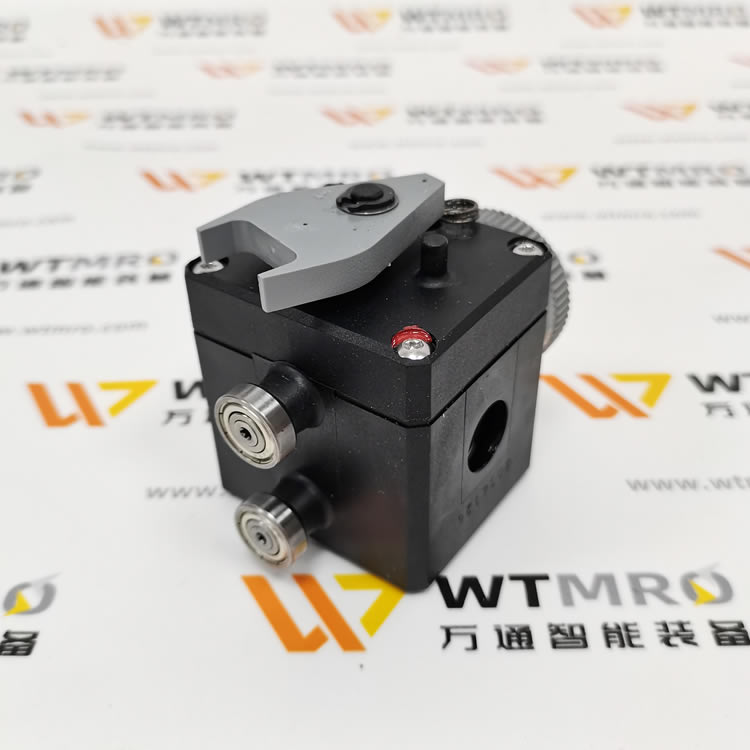

核心結構：3 個傾斜安裝的滾環（軸承）、鋁制外殼、機械換向彈簧、刻度調節旋鈕、后側防轉滾輪。

工作原理：滾環傾斜壓在旋轉光軸上，靠摩擦力帶動本體直線運動；接觸兩端限位后，彈簧觸發瞬時換向，實現往復；調節滾環傾角可改變導程（速度），傾角為 0 時可靜止。

三、關鍵特性

無螺紋傳動：光軸無需螺紋，耐粉塵、耐磨，維護簡單。

精密可調：導程 0–6.2 mm/r 無級調節，刻度盤鎖定，重復定位精度高。

快速換向：機械瞬時換向，響應快，適合高頻往復場景。

小巧輕便：僅 0.28 kg，體積緊湊，易集成到小型設備。

低噪高效：滾動摩擦，噪音低、效率高（≤0.3 m/s）。

四、典型應用

電線 / 電纜卷繞機：精密排線，層繞均勻。

光纖 / 漆包線繞線：細線徑、高精密卷繞。

紡織 / 化纖設備：紗線、絲束往復排線。

小型自動化：噴涂、送料、檢測工位的直線往復驅動。

五、安裝與選型要點

光軸要求：?15 mm，表面淬火（50–64 HRC）、研磨（h6 公差），直線度≤0.1 mm/m。

防轉安裝：后側滾輪需配平行防轉桿，防止本體隨軸轉動。

選型匹配：負載≤30 N，軸速≤1500 rpm，導程≤6 mm/r 時優先選用。
