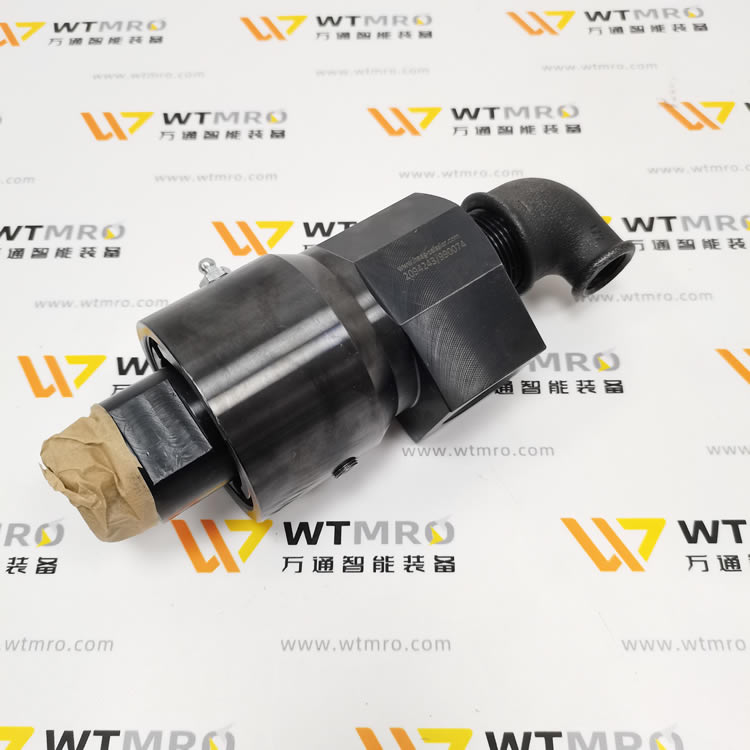

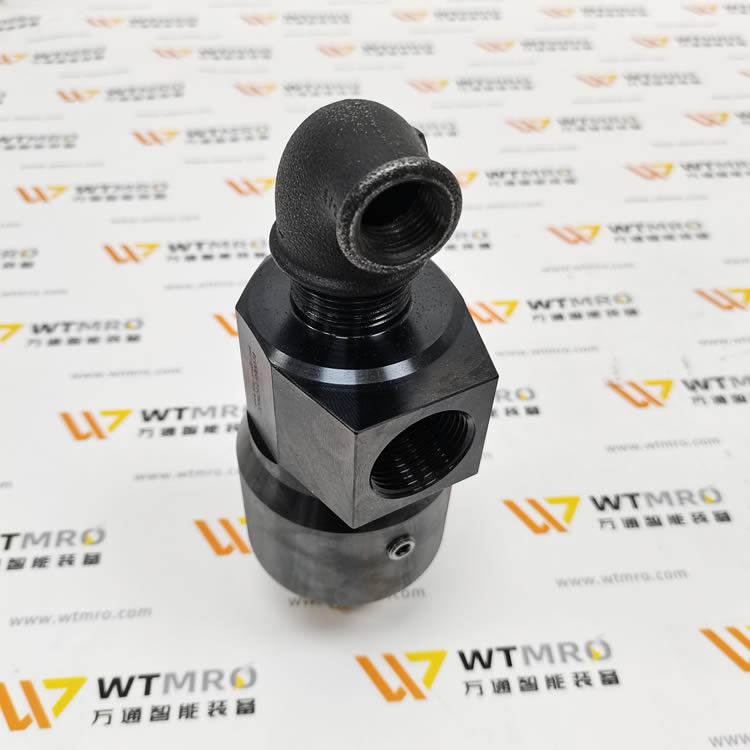

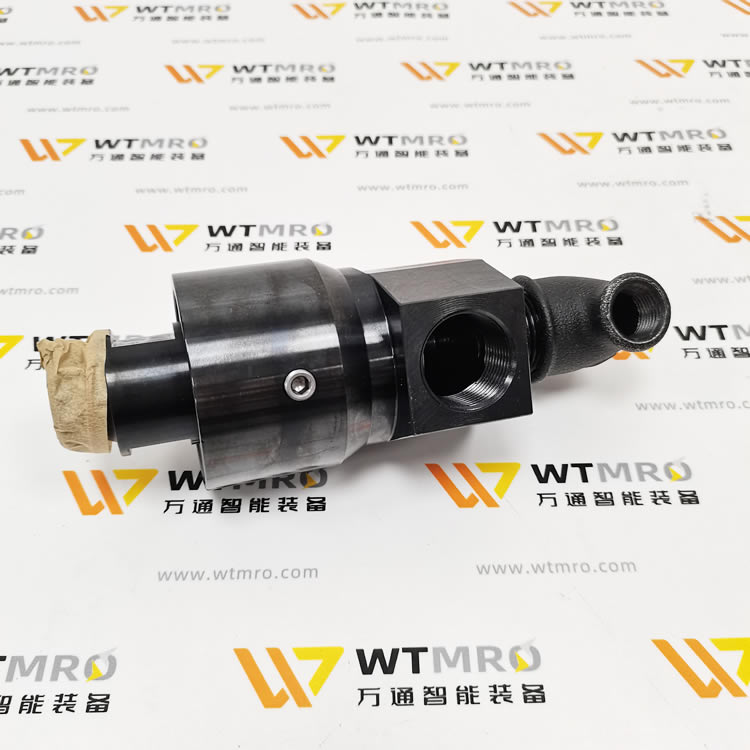

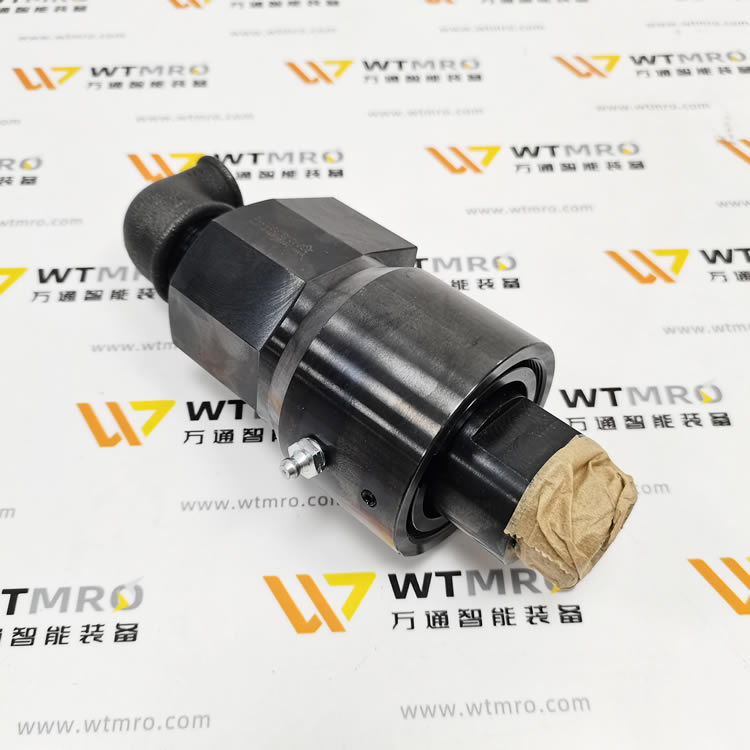

HAAG-ZEISSLER 990074（9001 S?ND 1” 旋轉接頭）
990074 是德國 HAAG+ZEISSLER（哈格?蔡斯勒）9001 ND 系列 1 英寸（DN25）單通路旋轉接頭，型號全稱 9001 S?ND Gr??e 1”，專為通用工況設計，傳輸水、蒸汽、導熱油、空氣、真空等介質，主打金屬波紋管密封 + 陶瓷 / 石墨摩擦副，無橡膠彈性體，耐高溫、長壽命、免維護。
一、型號釋義
990074：產品物料號
9001：產品系列（通用型波紋管旋轉接頭）
S：單通路（Single passage)
ND：New Design（新設計，滾珠軸承 + 波紋管密封組件）
1”：公稱通徑 DN25（1 英寸）
Gewinde A.B+J ISO 228 rechts：接口 A/B/J 為ISO 228 標準右旋螺紋
二、核心參數（9001 S?ND 1”）
1. 介質與工況
適用介質：水、蒸汽、導熱油、空氣、無毒氣體、真空
最高溫度：190°C（水 / 蒸汽 / 熱油）；空氣 175°C
最高壓力：
水：17 bar
蒸汽：10 bar
導熱油 / 空氣：6 bar
真空：0 bar（絕對壓力 6.7 kPa）
最高轉速：
ISO 228 螺紋：1500 rpm
NPT 螺紋：700 rpm
2. 結構與材質
通路數：1 通路（單進 / 單出）
密封系統：金屬波紋管（不銹鋼）+ 陶瓷 / 石墨摩擦副，無橡膠 O 形圈
軸承：滾珠軸承（可再潤滑）
殼體材質：高強度鋼（可選不銹鋼）
接口：ISO 228 1” 右旋螺紋
三、關鍵特點
全金屬密封，超耐高溫摒棄橡膠彈性體，采用金屬波紋管 + 陶瓷 / 石墨密封，耐溫190°C，適配蒸汽、高溫導熱油等嚴苛工況。
CD 卡匣式設計，快速維護密封與軸承集成可整體更換的密封卡匣，無需拆解整機，停機維護時間最短。
長壽命低泄漏波紋管密封自帶磨損補償，摩擦副自研磨，長期運行泄漏量極低，壽命可達數百萬轉。
自支撐結構，安裝簡便內置軸承與剛性殼體，無需額外支撐，可直接安裝在旋轉軸端，適配狹小空間。
抗污染，適配臟介質密封面硬且耐磨，不易結焦、堵塞，適配含雜質的冷卻水、熱油。
四、典型應用
塑料 / 橡膠：擠出機、壓延輥、加熱輥（導熱油 / 蒸汽加熱）
機床 / 冶金：主軸冷卻、液壓旋轉、輥輪溫控
包裝 / 印刷：烘干輥、冷卻輥、真空吸附輥
通用機械：旋轉工作臺、夾緊裝置、氣動 / 液壓回轉單元
五、同系列選型參考
990073：9001 S?ND 1”，接口 A 為左旋螺紋，B+J 右旋
9001 G?ND：石墨軸套（免維護），適合中低速、連續運行
9001 RL?ND：固體潤滑脂軸承，免維護，適合長期運行
