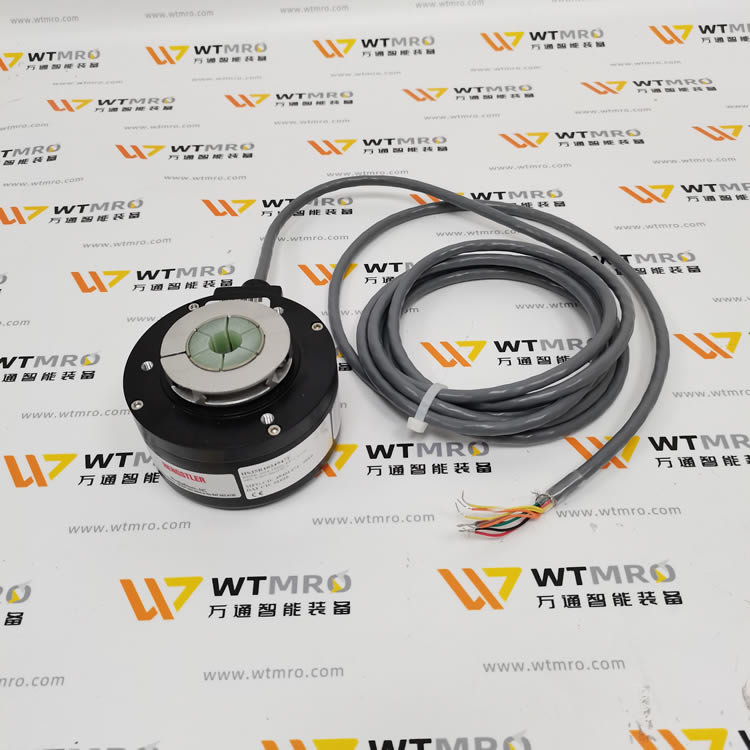

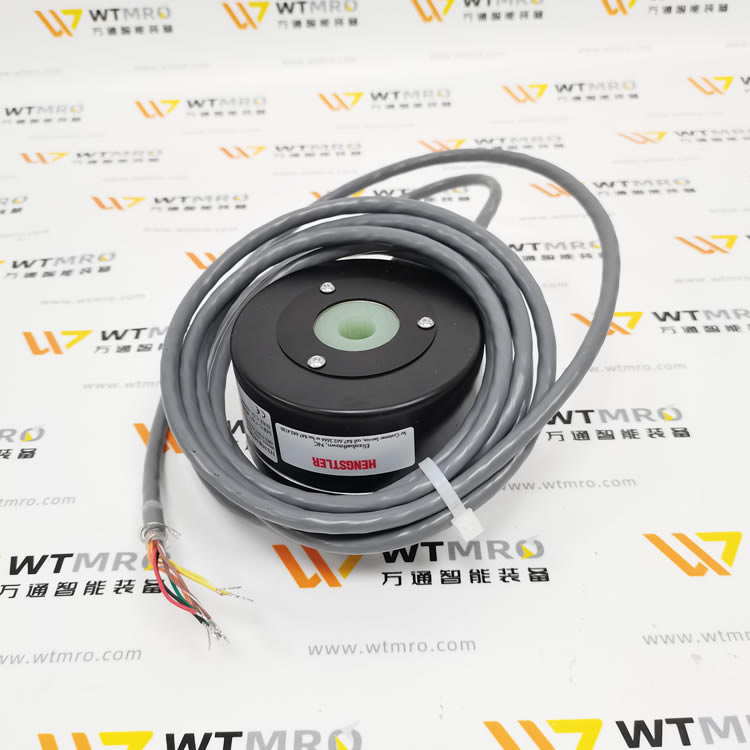

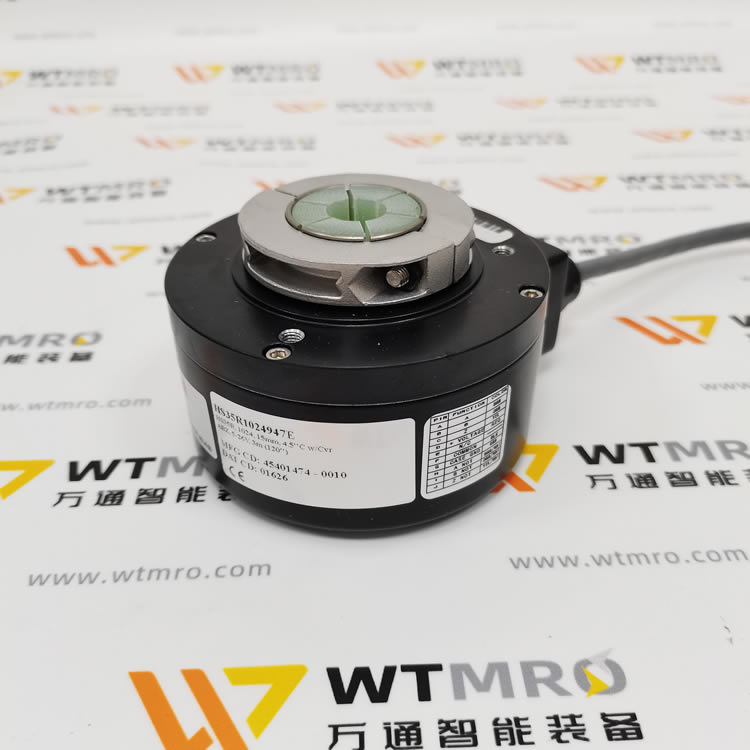

HS35R1024947E 是德國 Hengstler（亨士樂，屬 Dynapar 集團）HS35R 系列重載光電增量編碼器，專為冶金、風電、重型機械等惡劣工況設計，1024PPR、空心軸、IP67、寬溫、抗 400g 沖擊。

一、型號解析（HS35R-1024-947E）

• HS35R：系列代號（重載空心軸、加固型、IP67）

• 1024：分辨率 1024 脈沖 / 轉（PPR）

• 947E：電氣 / 輸出代碼（差分 ABZ 相、5–15VDC 供電、5–15VDC 輸出、擴展溫區）

二、核心電氣參數

• 類型：增量式光電編碼器，ABZ 三相（含原點 Z 相）

• 分辨率：1024 PPR

• 供電電壓：5–15VDC（±5%）

• 輸出：差分 line driver（ABZ + 反相），5–15VDC 電平

• 最大輸出頻率：300kHz

• 電流消耗：≤50mA（不含負載）

• 信號相位：A 相超前 B 相 90°（正交），Z 相每轉 1 個索引脈沖

三、機械與環境參數

• 結構：空心軸（通孔），直接套電機軸安裝

• 孔徑：標準 1-1/4"（31.8mm），電隔離設計

• 外徑：3.8"（96.52mm）

• 最大轉速：6000 RPM（連續）

• 防護等級：IP67（防塵、防水沖洗；>5000RPM 時 IP64）

• 抗振動：20g（5–3000Hz）

• 抗沖擊：400g（6ms）

• 工作溫度：-40℃～+100℃（擴展溫區）

• 外殼 / 材質：粉末涂層鋁合金，堅固耐腐

• 重量：約 2.4kg

四、關鍵特點

1. 重載抗造：400g 沖擊 + 20g 振動，適應冶金、礦山、風電等強震動場景。

2. IP67 全防護：防水防塵，可沖洗，適合戶外、潮濕、多塵環境。

3. 寬溫穩定：-40℃～+100℃，極端溫度下信號可靠。

4. 電隔離空心軸：隔離電機軸電流，避免干擾，保護編碼器。

5. 相位陣傳感器：信號穩定，抗干擾強，長壽命免維護。

6. 安裝簡便：標準空心軸 + 系繩固定，適配電機風扇罩，無需聯軸器。

五、典型應用

• 冶金：軋機、輥道電機、高爐傳動

• 風電：變槳 / 偏航電機、主軸測速

• 重型機械：起重機、盾構機、礦山設備

• 工業驅動：矢量電機、變頻器反饋、高速主軸

• 能源：水電 / 火電輔機、油泵 / 風機測速

六、同系列替代 / 選型

• HS35R10248547：同 1024PPR，標準溫區（-40～+85℃）

• HS35R2048947E：2048PPR，其余參數相同

• HS35R1024947：非擴展溫區（-40～+85℃）
