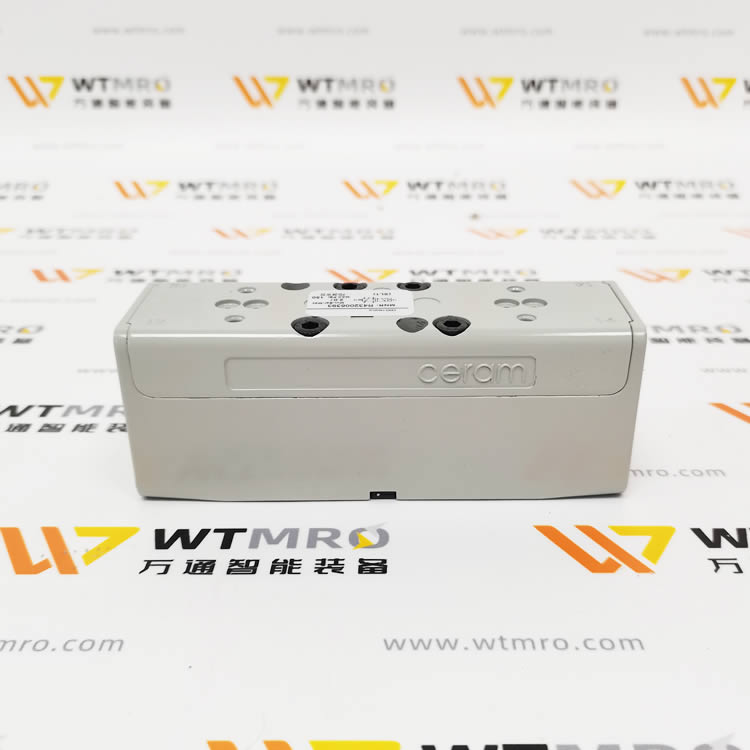

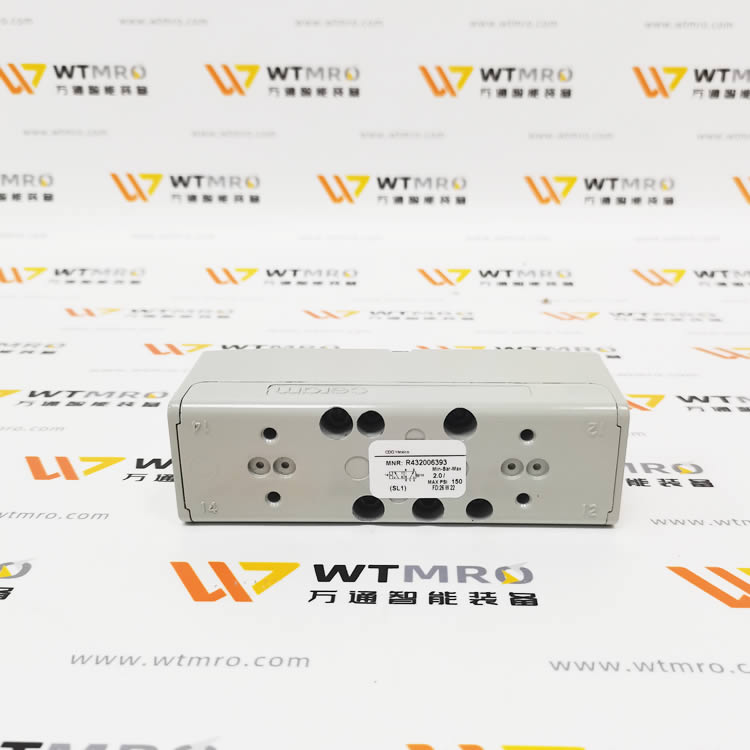

AVENTICS R432006393 安沃馳 CERAM ISO1 二位五通單電控底板電磁閥

一、完整型號釋義

物料號：R432006393完整規格型號：CERAM-ISO1-5/2SR-E-AIR-PLT

1. CERAM：陶瓷滑閥密封系列，長壽命無油潤滑

2. ISO1：ISO5599-1 Size1 標準底板閥

3. 5/2：二位五通換向閥

4. SR：Single Retur 單電控彈簧復位，斷電自動回中位

5. E：標準線圈內置先導，內先導供氣

6. AIR-PLT：僅閥體，不含安裝底板 / 匯流板

二、核心技術參數

氣動性能

• 標準流量 Qn：1100 L/min，大流量適配中大型氣缸

• 工作氣壓：3～10.3 bar（0.3~1.03MPa）

• 耐壓：15 bar；介質：干燥壓縮空氣，可無油潤滑長期運行

• 換向響應：通電≤45ms，彈簧復位≤55ms

電氣規格

• 標配內置先導線圈，標準 24VDC（同系列可替換 AC24V/110V/220V）

• DC 線圈功耗：2.7W，EN175301-803 標準 A 型插頭

• 防護 IP65（裝配標準插頭后），帶手動強制測試按鈕

機械與環境

• 閥體材質：壓鑄鋅合金，陶瓷滑片密封，耐磨抗雜質

• 壽命≥1.5 億次循環，陶瓷密封終身免更換

• 工作溫度：-15℃ ~ +66℃，耐機床切削液、液壓油霧

• 底板接口遵循 ISO5599-1，匯流板 G1/2 進氣、G3/4 出氣

三、結構核心優勢

1. 陶瓷滑片密封：相比橡膠滑柱，抗粉塵、水汽，極少磨損，適合車間惡劣工況

2. ISO1 標準化閥島，單閥獨立底座 / 多聯匯流板自由組合，布線整潔，兼容亞德客 ESV420 安裝布局

3. 單電控彈簧復位，失電氣缸自動退回安全位，工裝夾緊、頂升機構安全聯鎖適配

4. 內先導設計，低壓氣源仍可穩定換向，無需外接外部先導氣管

5. 體積緊湊，可與 IGUS 拖鏈、控制柜低壓元件集成布置

四、配套應用場景（匹配你的機床 / 液壓測試臺）

1. 液壓綜合測試臺、氣密性設備夾緊、頂升氣缸氣動換向控制

2. 數控機床工裝滑臺、定位氣缸、沖壓頂料驅動

3. Woerner 潤滑系統氣動分配閥、設備吹掃氣路開關

4. 搭配 Sprecher+Schuh PCS-025 變壓器 24V 供電，PLC 輸出驅動，線纜收納進 IGUS 拖鏈

五、安裝使用要點

1. 必須配套 ISO1 規格專用安裝底板（PLT 為僅閥體，不含底座）

2. 氣源前端配置油水分離器，過濾精度≤5μm，延長陶瓷密封壽命

3. DC24V 線圈輸出點并聯續流二極管，保護 PLC 模塊觸點

4. 多閥組成閥島時，匯流板可集成單向節流，直接調節氣缸速度

5. 油污工況定期清理插頭防水面，避免水汽侵入線圈造成短路
