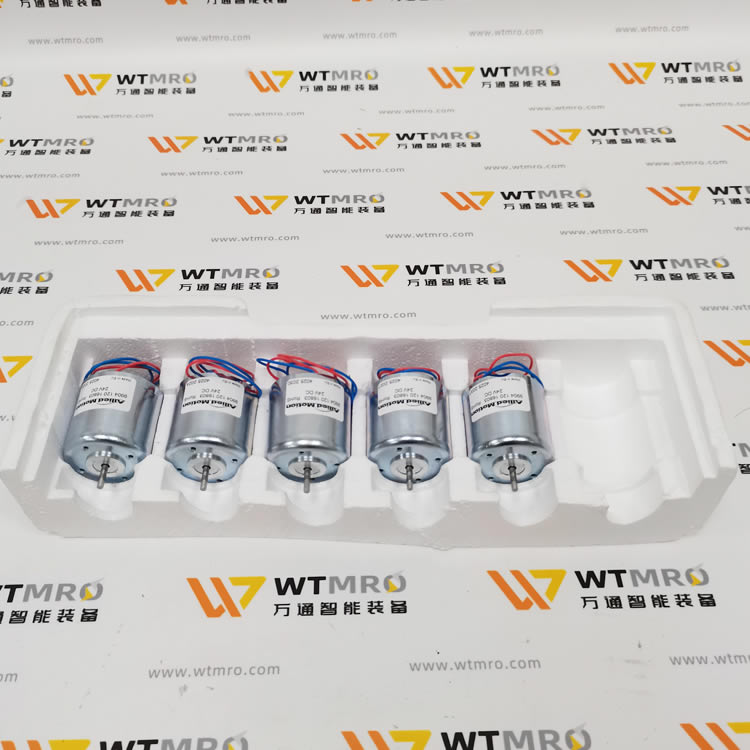

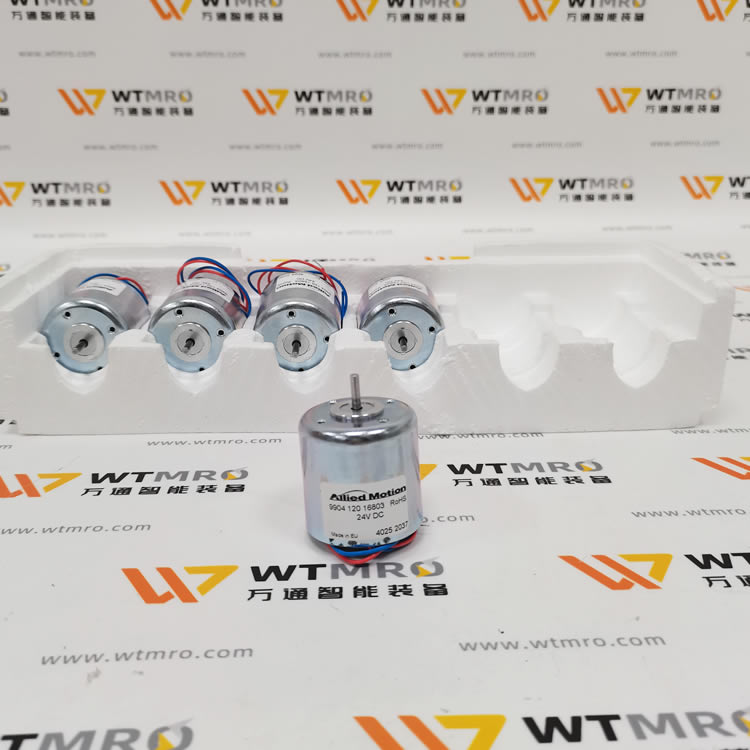

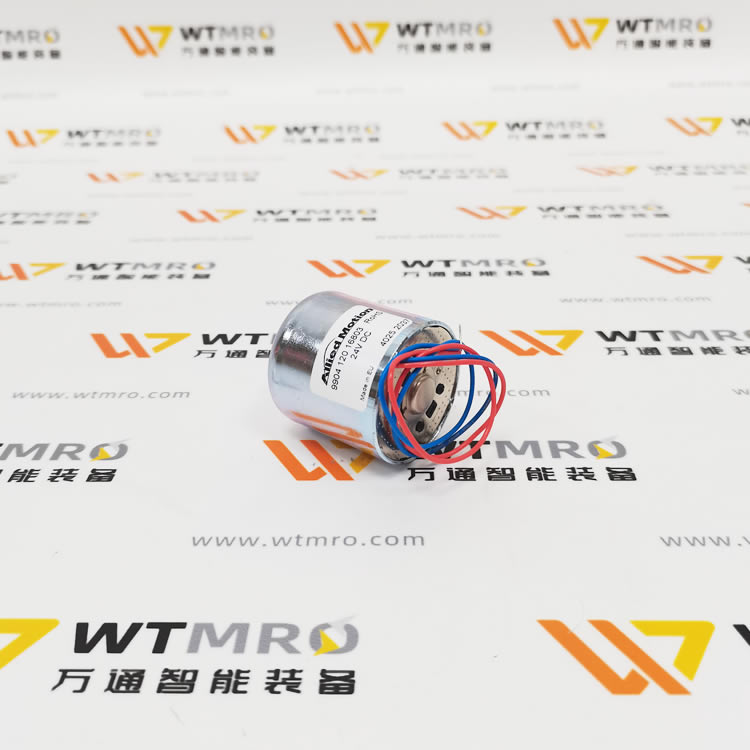

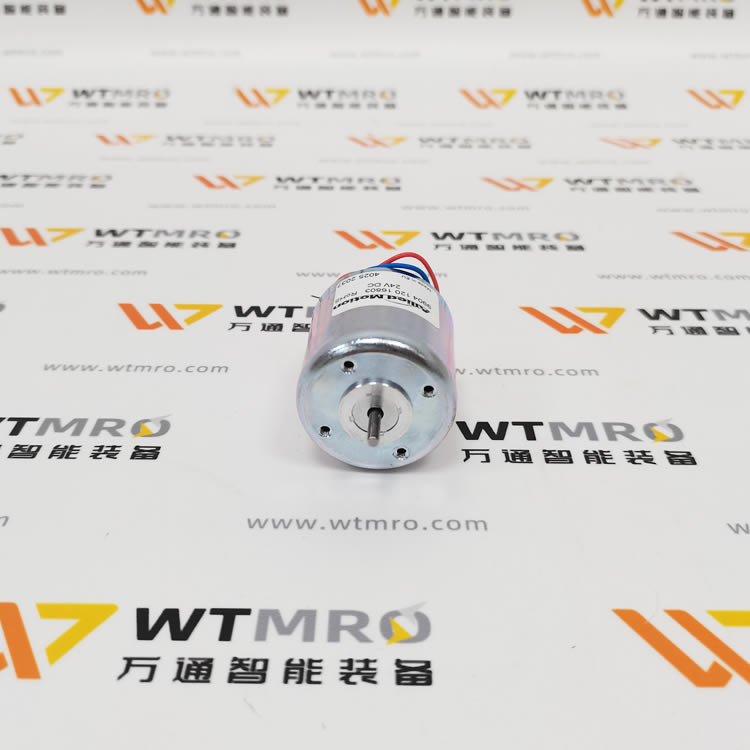

ALLIED MOTION (PREMOTEC) 9904 120 16803
一句話定位：CL40 系列 24V 無鐵芯直流電機（7W），低齒槽、低慣量、貴金屬換向，適用于精密驅動。
一、基本信息
品牌：Allied Motion（原 Premotec）
型號：9904 120 16803
系列：CL40（?40mm 無鐵芯 DC 電機）
二、核心電氣參數
額定電壓：24 VDC
額定功率：7 W
額定轉速：2280 rpm（典型 2690 rpm）
額定轉矩：10 mNm
堵轉轉矩：≈72 mNm
電樞電阻：25.1 Ω
電樞電感：3.41 mH
額定電流：150 mA
效率：高（無鐵芯、無鐵損）
三、機械與結構
外徑：?40 mm
長度：39 mm
軸徑：?3 mm（3h5），長 12.5 mm
軸承：滑動軸承（含后止推）
換向：貴金屬電刷（低啟動電壓、長壽命）
轉子慣量：0.04 kg?cm2（極低，響應快）
重量：≈0.2 kg
繞組：帶引出線（strands）
四、關鍵特點
無鐵芯（Coreless）設計：無齒槽效應、轉矩脈動極小、零鐵損、高效率
低慣量轉子：啟停快、動態響應好，適合高速頻繁換向
貴金屬換向：低壓啟動、低摩擦、壽命長，適合精密 / 醫療設備
緊湊堅固：?40×39 mm，功率密度高，適配狹小空間
可配減速箱：支持直列 / 行星減速頭，拓展轉矩范圍
五、典型應用
醫療設備：微量泵、透析機、精密執行器
光學儀器：掃描鏡、棱鏡驅動、激光指向
自動化：小型傳送帶、閥門執行器、精密定位
辦公 / 票務：發卡機、小票打印機、點鈔機
