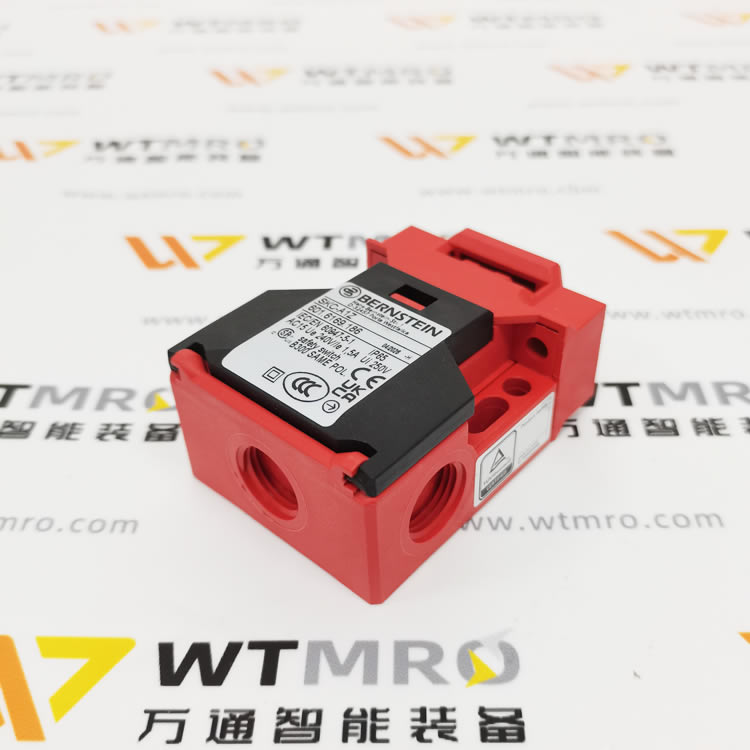

BERNSTEIN SKC?A12（SKC?A1Z M）

一句話定位：德國伯恩斯坦（BERNSTEIN）SKC 系列安全聯鎖開關，塑料外殼、IP65、1 常閉 (NC) 強制斷開觸點，用于安全門 / 防護裝置的位置監控與人身保護。

一、型號解讀（SKC?A12 / SKC?A1Z M）

• SKC：短款緊湊型安全聯鎖開關（SK 系列 15mm 短型）

• A1：1 個常閉 (NC) 安全觸點，強制斷開結構

• 2/Z：觸點形式與材質編碼（標準型）

• M：塑料外殼（PA6，UL94?V0 自熄）

二、核心技術參數

1. 電氣參數

• 觸點配置：1NC（強制斷開）

• 額定電流：10A AC?15 / 240VAC

• 絕緣電壓：500VAC

• 機械壽命：≥100 萬次

• 開關頻率：≤30 次 / 分鐘

2. 機械與環境

• 外殼：玻纖增強 PA6（UL94?V0），紅 / 黑配色

• 防護等級：IP65（防塵防水濺）

• 環境溫度：?30℃ ～ +80℃

• 操作力：標準 10N（可選 5/20/30/50N）

• 分離力：10N

• 電纜接口：3×M16×1.5（三側進線）

• 重量：約 90g

3. 安全與認證

• 標準：VDE 0660 T200、IEC 60947?5?1、EN ISO 13849?1

• 認證：TüV、CCC、CE（2006/42/EC）

• 安全等級：PL d / Category 3（配合合適回路）

三、結構與關鍵特點

1. 強制斷開（Positive Break）：安全門打開時，NC 觸點強制斷開，杜絕粘連風險

2. 180° 可旋轉操作頭：雙開口設計，支持水平 / 垂直雙向觸發，安裝靈活

3. 緊湊型短尺寸：15mm 短款，適配狹窄安裝空間

4. 防篡改設計：多編碼開關系統，防止惡意短接

5. 三側進線 + 透明蓋：接線維護方便，防塵防異物

四、典型應用

• 安全門 / 防護門監控：機床、自動化線、機器人工作站

• 危險區域防護：沖壓、注塑、包裝機械的安全聯鎖

• 小型設備安全：空間受限但需高安全等級的場景

五、同系列對比

• SKC?A12：1NC、標準 10N、塑料外殼、IP65（常用）

• SKT 系列：更超薄（12mm），適合極窄空間

• SKI 系列：金屬外殼，抗沖擊更強

一句話總結：SKC?A12 = 緊湊型 IP65 安全聯鎖開關，1NC 強制斷開、PL d 級安全，窄空間設備防護首選。
