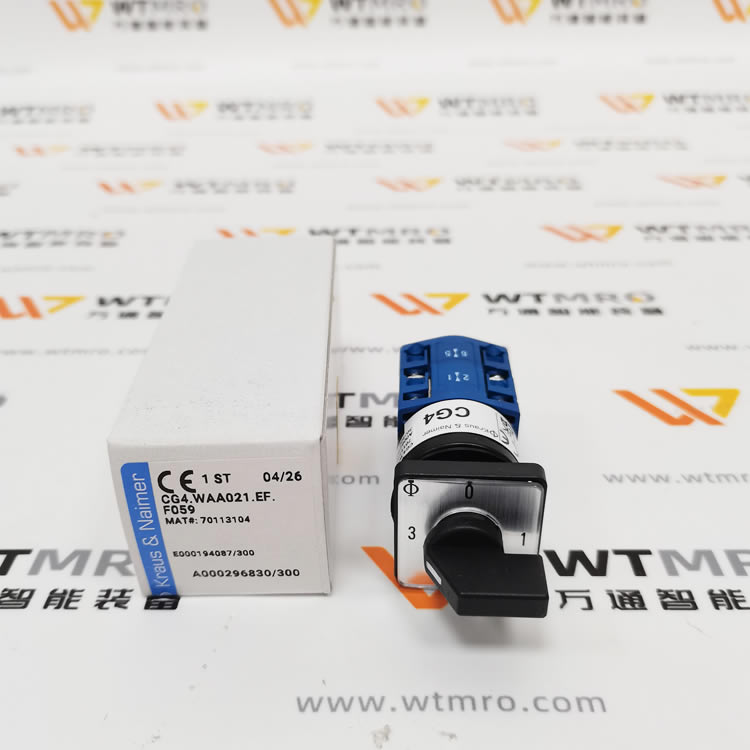

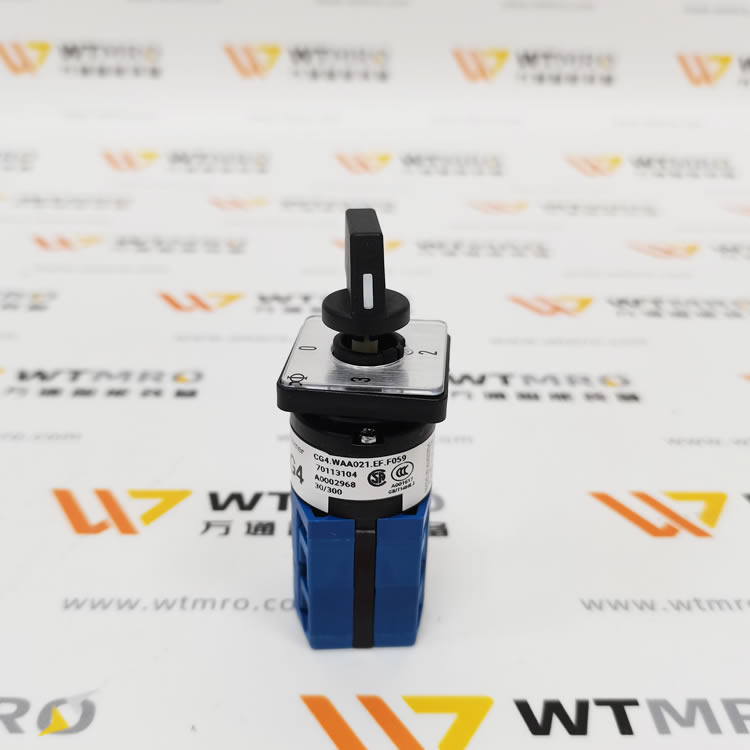

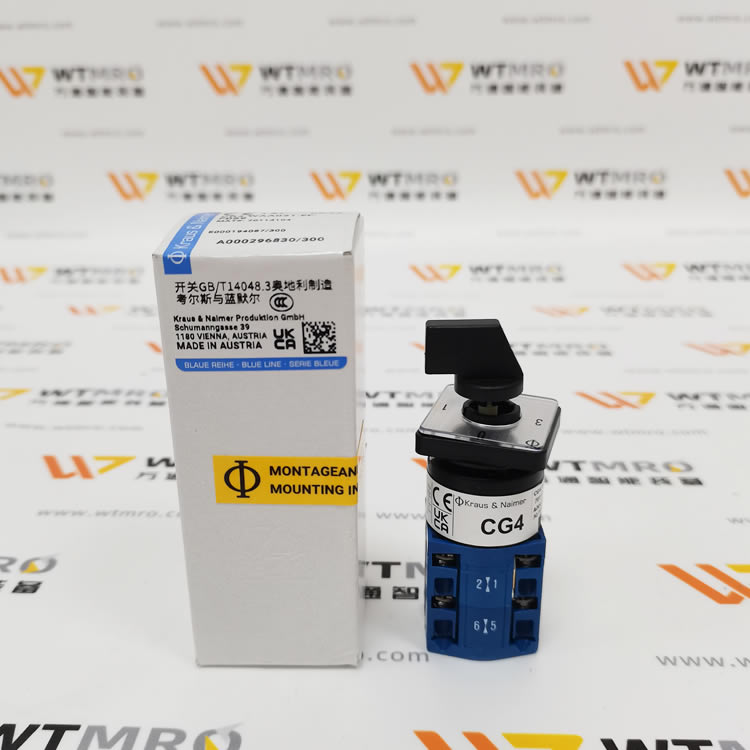

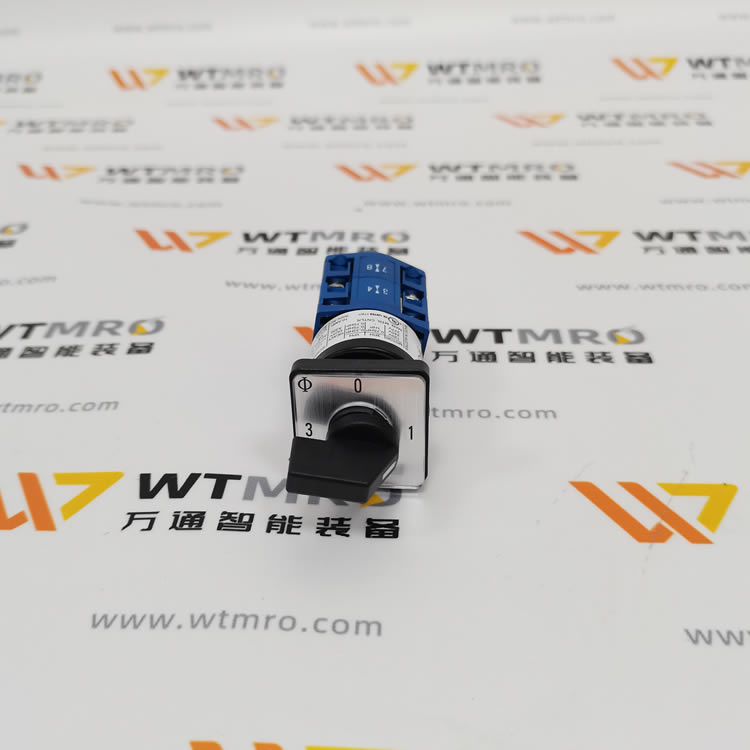

KRAUS&NAIMER CG4.WAA021.EF.F059

品牌：Kraus & Naimer（奧地利，藍系列凸輪開關）系列：CG4（緊湊型 10A 凸輪旋轉開關）型號：CG4.WAA021.EF.F059

一、型號拆解（CG4.WAA021.EF.F059）

• CG4：系列，緊湊型、10A、S00 尺寸

• WAA021：2 極、2 位（0?1）、60° 步距，標準通斷凸輪

• EF：鍍金觸點，適合低電平 / 腐蝕性環境

• F059：面板安裝、標準旋鈕、標識 0?1

二、額定電氣參數（核心）

• 熱穩定電流 Ith：10 A

• 絕緣電壓 Ui：690 V AC

• 工作電壓 Ue：380/440 V AC

• 使用類別：

• AC?23A：3 kW（380V，直接通斷負載）

• AC?3：2.2 kW（380V，電機啟停）

• 觸點：2 極、1NO / 極、鍍金（Au），低接觸電阻、耐腐

• 短時耐受：10A 持續；可短時過載

三、機械與環境

• 結構：凸輪旋轉開關，面板安裝（2 孔，30mm 間距）

• 尺寸：S00（30×30mm），厚度約 60mm

• 防護：IP40（面板側），防濺、防手指誤觸

• 溫度：?25℃ … +55℃

• 壽命：機械≥10?次；電氣（10A/400V）≥10?次

• 接線：螺釘端子，0.5–2.5 mm2銅線

四、關鍵特點

1. 鍍金觸點（EF）：適合24V / 低電流信號、PLC 回路、腐蝕性環境

2. 緊湊 S00 尺寸：30×30mm，控制柜 / 面板省空間

3. 2 極 0?1 開關：常用電源通斷、電機 / 電磁閥控制、回路選擇

4. 奧地利原裝：藍系列經典，高可靠性、長壽命

五、典型應用

• 控制柜24V/220V 控制回路電源開關

• PLC 輸出 / 繼電器回路隔離與手動通斷

• 小型電機、電磁閥、加熱器啟停控制

• 儀表 / 測試設備信號回路切換（鍍金觸點低阻）

六、同系列對比（CG4 常見）

• CG4.WAA021.EF.F059：2 極 0?1、鍍金、面板旋鈕（你這款）

• CG4.WAA021.FS2：銀觸點、導軌安裝

• CG4.A203：3 極 0?1、銀觸點、電源主開關
