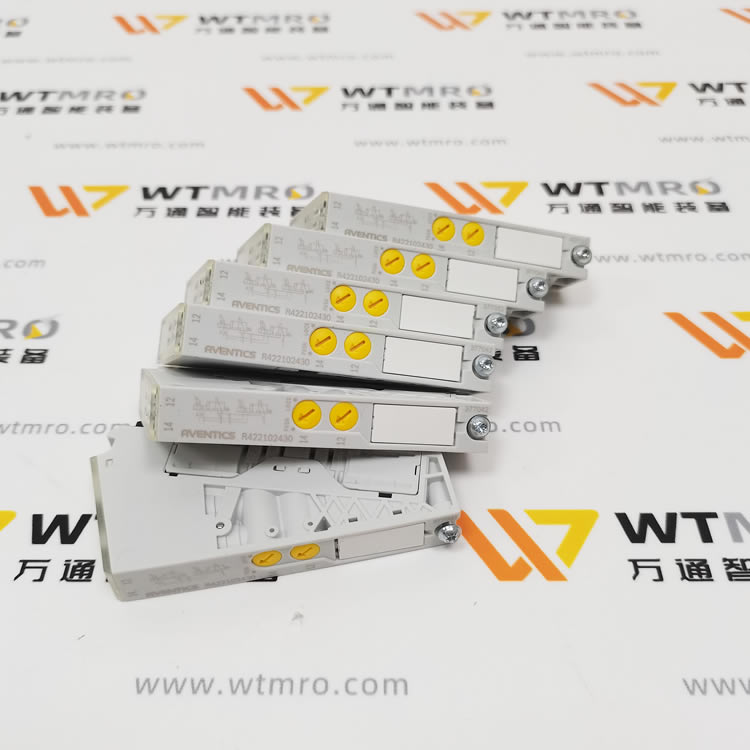

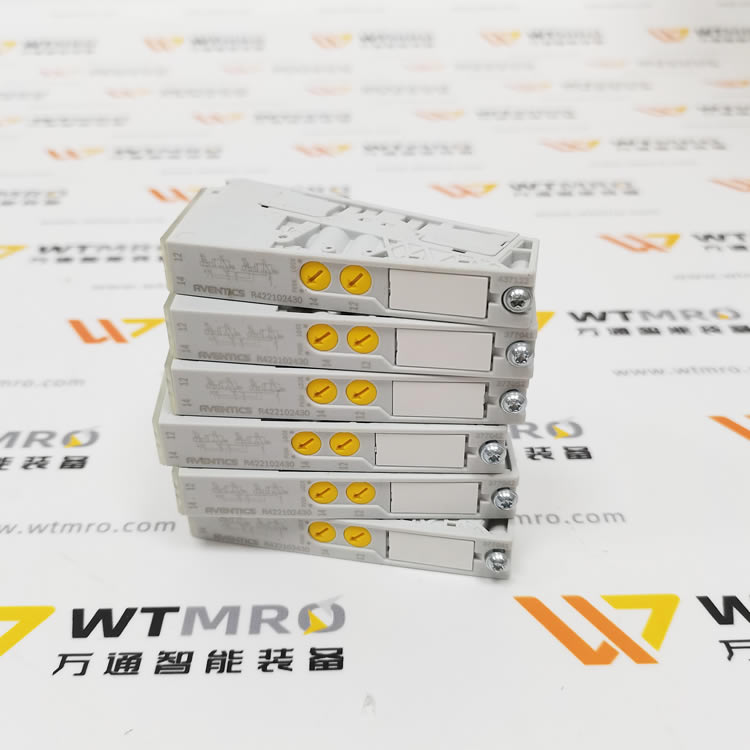

AVENTICS R422102430（AV03 系列 2×3/2 二位三通雙電磁閥）

品牌：AVENTICS（安沃馳，原博世氣動，現屬 Emerson）型號全稱：AV03-3/2CC-VT00-024VDC-LOC

• AV03：超緊湊小型閥島系列

• 一、型號含義

• 2×3/2：兩組獨立二位三通換向閥

• CC：常閉 / 常閉（NC/NC），兩組均為彈簧復位常閉

• VT00：標準型，無特殊功能

• 024VDC：DC24V 供電

• LOC：帶鎖定式手動操作按鈕

二、核心參數

• 功能：雙 3/2 二位三通，雙線圈、彈簧復位、常閉

• 工作壓力：-0.9 … 10 bar（真空～10 bar）

• 控制壓力：3 … 8 bar

• 額定流量 Qn：300 L/min（20℃、6 bar）

• 電壓：DC24V ±10%

• 功耗：約 0.55 W / 線圈（低功耗）

• 密封：軟密封（Soft Seal），低泄漏

• 結構：滑閥、正重疊

• 連接：底板安裝（閥島式）

• 手動操作：鎖定式（可機械保持）

• 防護等級：IP65（帶接頭）

• 溫度范圍：-10℃ … +60℃

• 介質：壓縮空氣（≤40 μm，含油量 0–5 mg/m3）

• 重量：約 60 g

三、結構與特點

1. 雙 3/2 獨立控制：相當于兩個獨立的二位三通閥，可分別控制兩個單作用氣缸或一路真空 / 一路正壓

2. 超緊湊體積：AV03 系列小巧輕便，適合狹小安裝空間、高頻動作場景

3. 低功耗 + 長壽命：單線圈僅 0.55 W，軟密封滑閥結構，壽命長、泄漏低

4. 外部先導：適配閥島集中排氣，便于集成與維護

5. 鎖定手動按鈕：調試 / 維護可機械鎖定，安全可靠

四、典型應用

• 雙單作用氣缸控制（如夾爪、夾具、壓緊機構）

• 真空 + 正壓切換（吸附 / 吹送、真空發生器控制）

• 小型自動化、3C 電子、包裝設備、氣動測試工位

• 需要兩路獨立通斷控制且空間受限的場合
