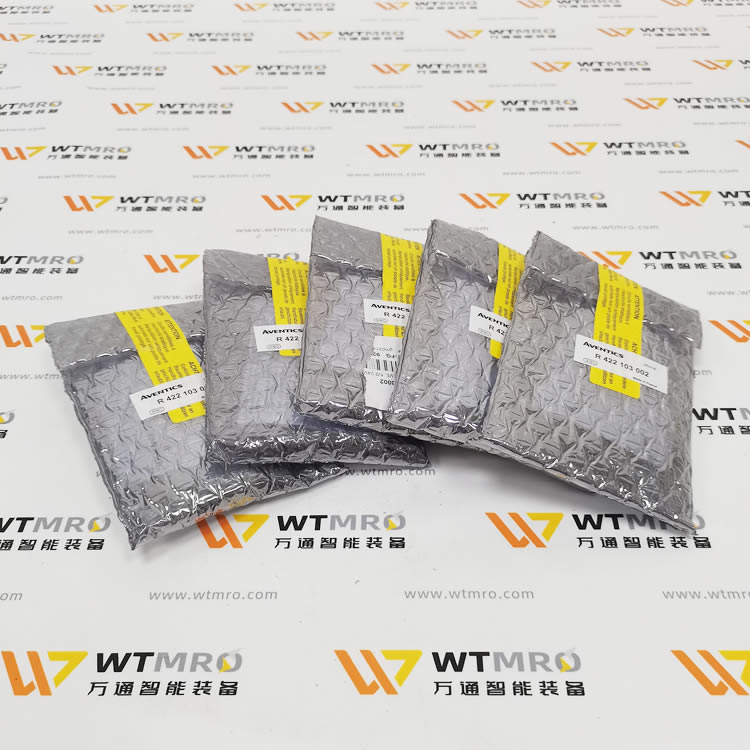

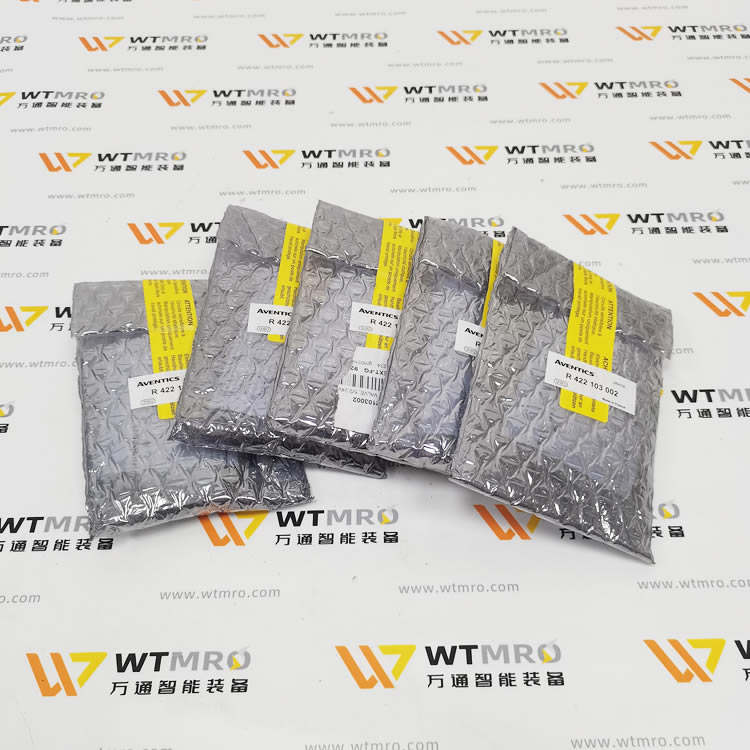

AVENTICS R422103002（AV05 系列 5/2 雙電控電磁閥）
品牌：AVENTICS（安沃馳，原博世氣動，現屬 Emerson）
型號全稱：AV05-5/2DS-VT00-024VDC-LOC
一、型號含義
AV05：超緊湊、大流量閥島系列
5/2：二位五通換向閥
DS：Double Solenoid 雙線圈 / 雙電控
VT00：標準型，無特殊功能
024VDC：DC24V 供電
LOC：帶鎖定式手動操作按鈕
二、核心參數
功能：5/2 二位五通，雙電控（雙線圈）
工作壓力：-0.9 … 10 bar（真空～10 bar）
控制壓力：3 … 8 bar
額定流量 Qn：700 L/min（20℃、6 bar）
電壓：DC24V ±10%
功耗：0.55 W / 線圈（低功耗）
切換時間：約 13 ms（開 / 關）
密封：軟密封（Soft Seal），低泄漏
結構：滑閥、正重疊
連接：底板安裝（閥島式）
手動操作：鎖定式（可機械保持）
防護等級：IP65（帶接頭）
溫度范圍：-10℃ … +60℃
介質：壓縮空氣（≤40 μm，含油量 0–5 mg/m3）
重量：約 64 g
三、結構與特點
雙電控自保持：一側通電換方向、斷電保持；需另一側通電復位
超緊湊大流量：體積小、流量達 700 L/min，適合高速自動化
低功耗 + 長壽命：單線圈僅 0.55 W，軟密封、滑閥結構，壽命長
帶鎖定手動按鈕：調試 / 維護可機械鎖定，安全可靠
外部先導 + 集中排氣：適配閥島，便于集中處理先導排氣
四、典型應用
單作用 / 雙作用氣缸控制（伸縮、夾緊、升降）
高速分揀、貼標、裝配、電子 / 3C 設備
氣動夾爪、真空系統、自動化生產線執行端
