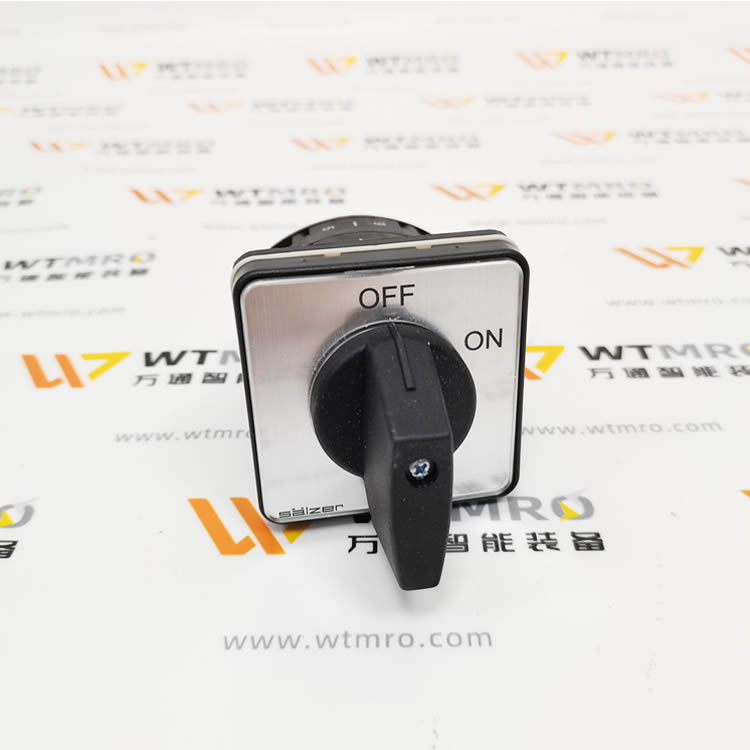

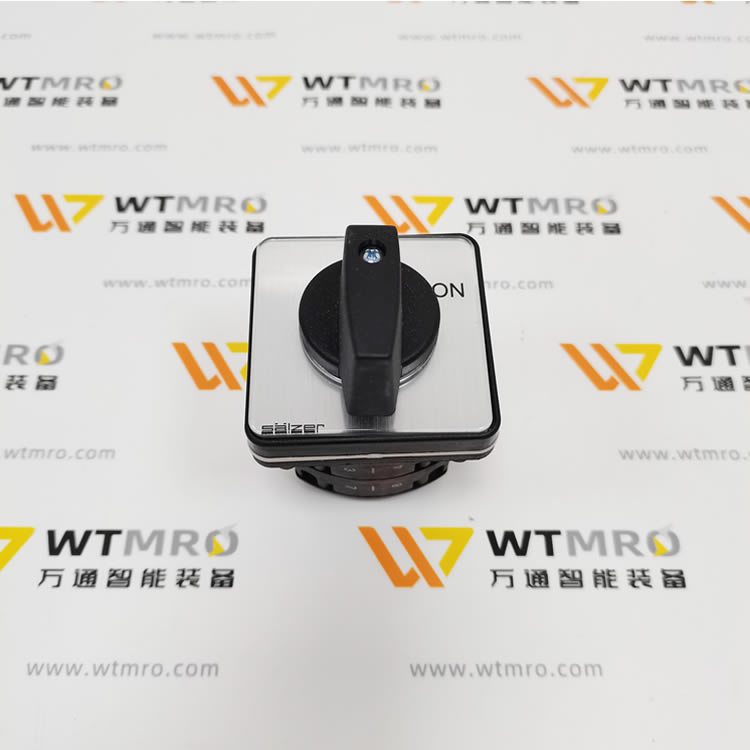

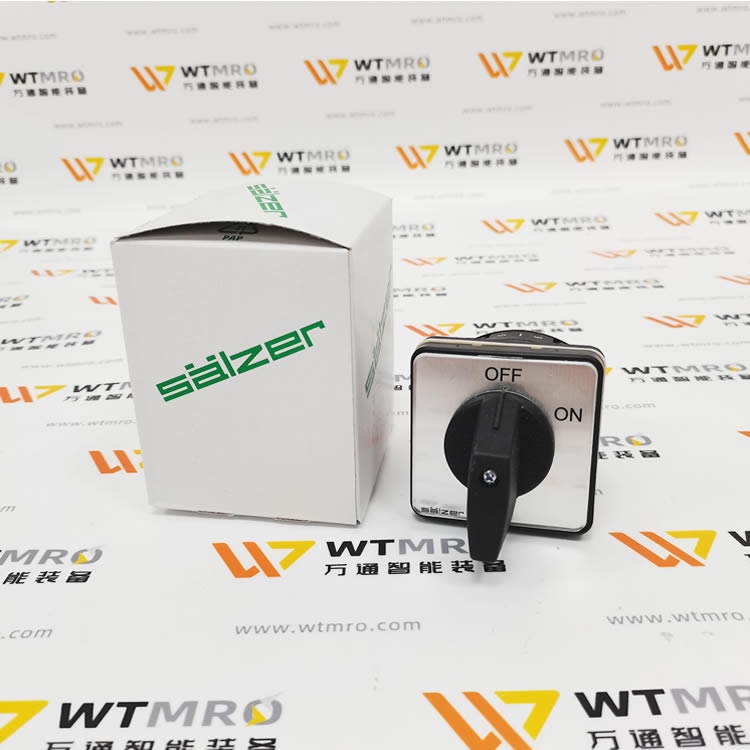

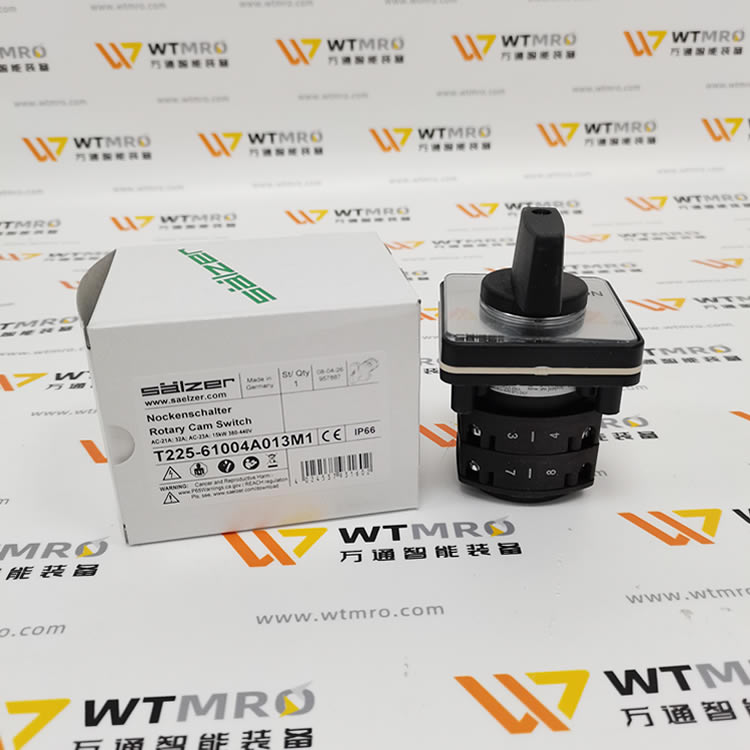

SALZER T225-61004A013M1（德國 Salzer T225 系列 4 極 32A 旋轉凸輪開關）

T225-61004A013M1 是德國 S?lzer Electric（Salzer）T225 系列 4 極旋轉凸輪開關，額定 32A、690VAC，ON-OFF 兩檔、前面板四孔安裝，配M 型標準手柄，用于工業設備主電源通斷、控制與隔離。

一、型號完整解析

• T225：系列代號（32A，凸輪開關，薄型設計）

• 61004：開關程序（4 極、ON-OFF、60° 切換、標準觸點邏輯）

• A：特殊功能（增強絕緣 / 端子防護）

• 013：安裝 / 功能代碼（前面板四孔安裝 48×48mm、標準軸、IP20

• M1：手柄類型（M 型黑色標準手柄、可掛鎖）

二、核心電氣參數（IEC 60947-3）

• 極數：4 極（4P）

• 額定電流：32A（AC-21A，電阻負載）

• 電機功率：AC-23A 15kW、AC-3 11kW（380–440V）

• 額定電壓：690VAC（最高 1000VAC）

• 切換角度：60°（兩檔：0=OFF、1=ON）

• 機械壽命：≥10 萬次

• 環境溫度：-25℃～+85℃

• 短路耐受：符合工業短路等級

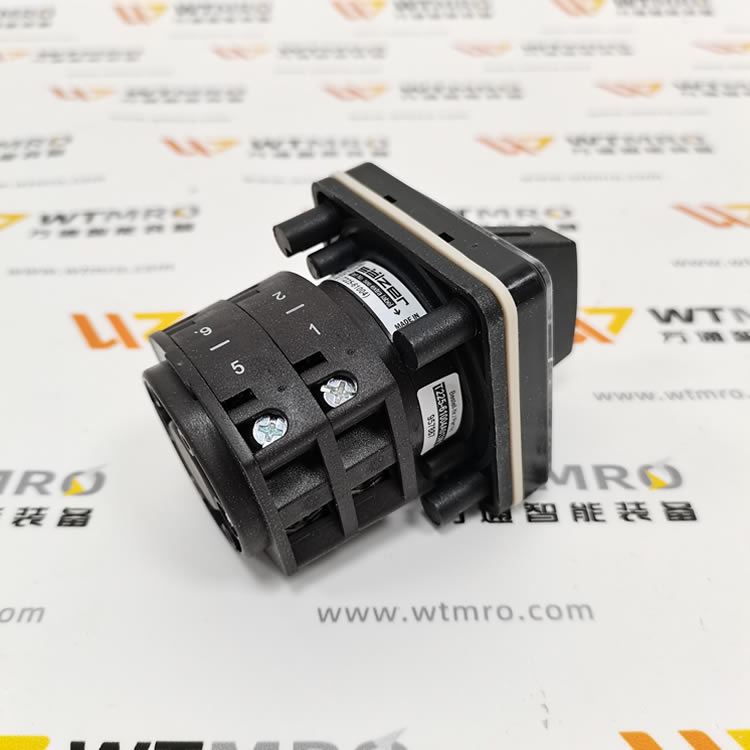

三、結構與機械特性

• 防護等級：IP20（手指防護，控制柜內使用）

• 安裝方式：前面板四孔安裝（48×48mm），標準開孔尺寸

• 手柄：M 型黑色操作手柄，可掛鎖鎖定零位，防止誤操作

• 觸點：銀合金觸點，強制斷開結構，隔離斷口可見

• 材質：阻燃工程塑料外殼，金屬凸輪機構，免維護設計

• 尺寸：約 48×48×94mm（含手柄）

• 重量：約 0.6kg

四、關鍵特點

1. 4 極通斷控制：4 極設計，可同時控制三相 + 零線，適配單相 / 三相系統。

2. 薄型緊湊：T225 系列薄型機身，節省控制柜空間，適配窄面板安裝。

3. 強制斷開安全：觸點強制開斷、隔離可見，符合 IEC 60204 機械安全標準。

4. 長壽命可靠：全金屬凸輪 + 銀觸點，抗電弧、耐磨損，適合頻繁操作場景。

5. 安裝靈活：標準 48×48mm 開孔，直接替換同規格進口 / 國產開關。

五、典型應用

• 工業機械：機床、水泵、風機、輸送機 —— 主電源開關、電機通斷控制。

• 控制柜 / 配電：低壓控制柜、UPS、小型變頻器 —— 負載斷路、安全隔離。

• 暖通 / 空調：空調機組、通風設備、冷水泵 —— 電源控制與隔離。

• 通用設備：包裝機、攪拌機、小型加工設備 ——ON-OFF 主開關。

六、同系列替代 / 選型

• T225-61004-013M1：標準 4 極 32A，無 A 后綴（基礎款）

• T225-61211-UK023：3 極電機正反轉開關（三檔：OFF / 正轉 / 反轉）

• T225-61906-033M1：6 極 32A，多回路控制
